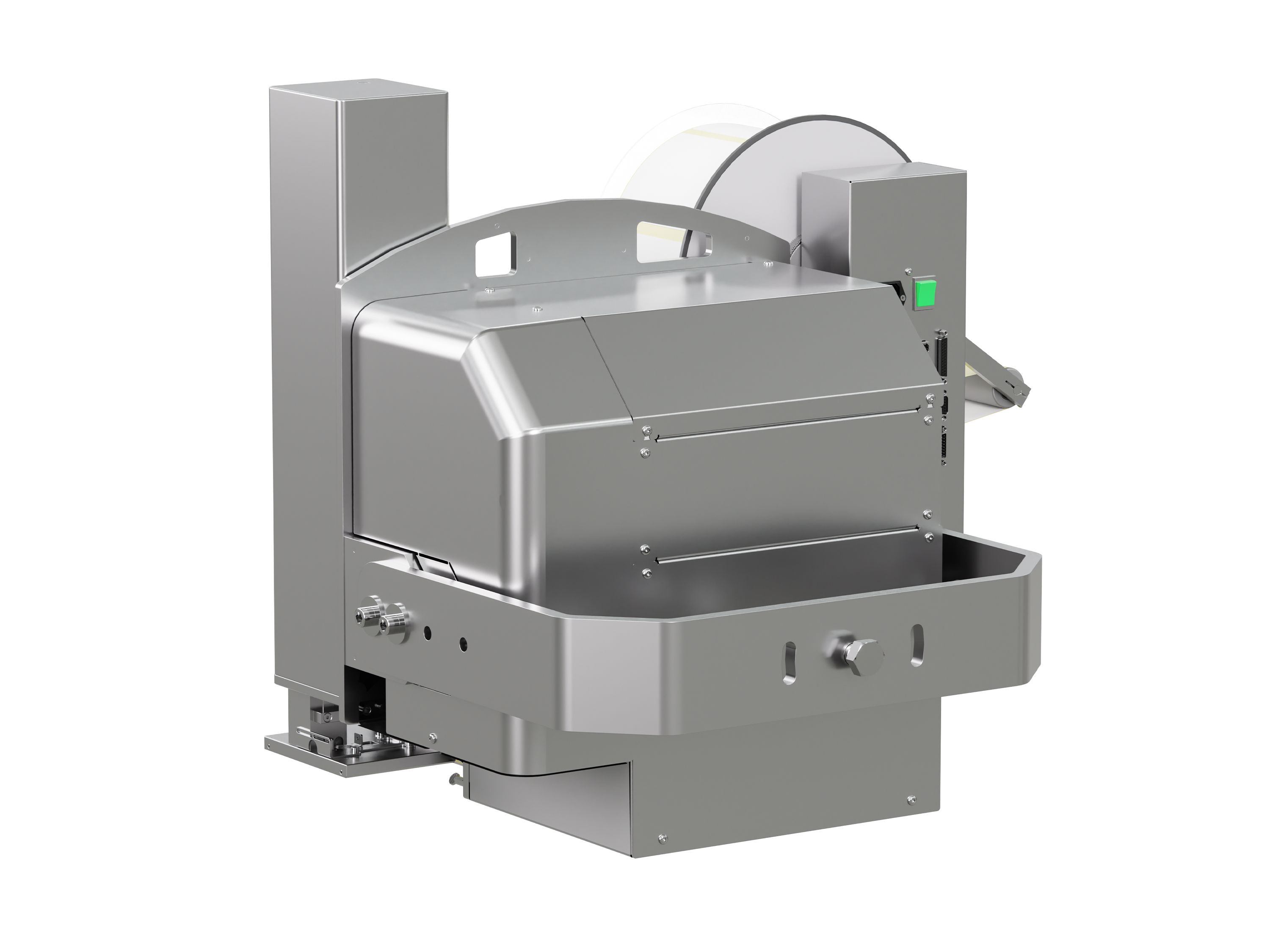

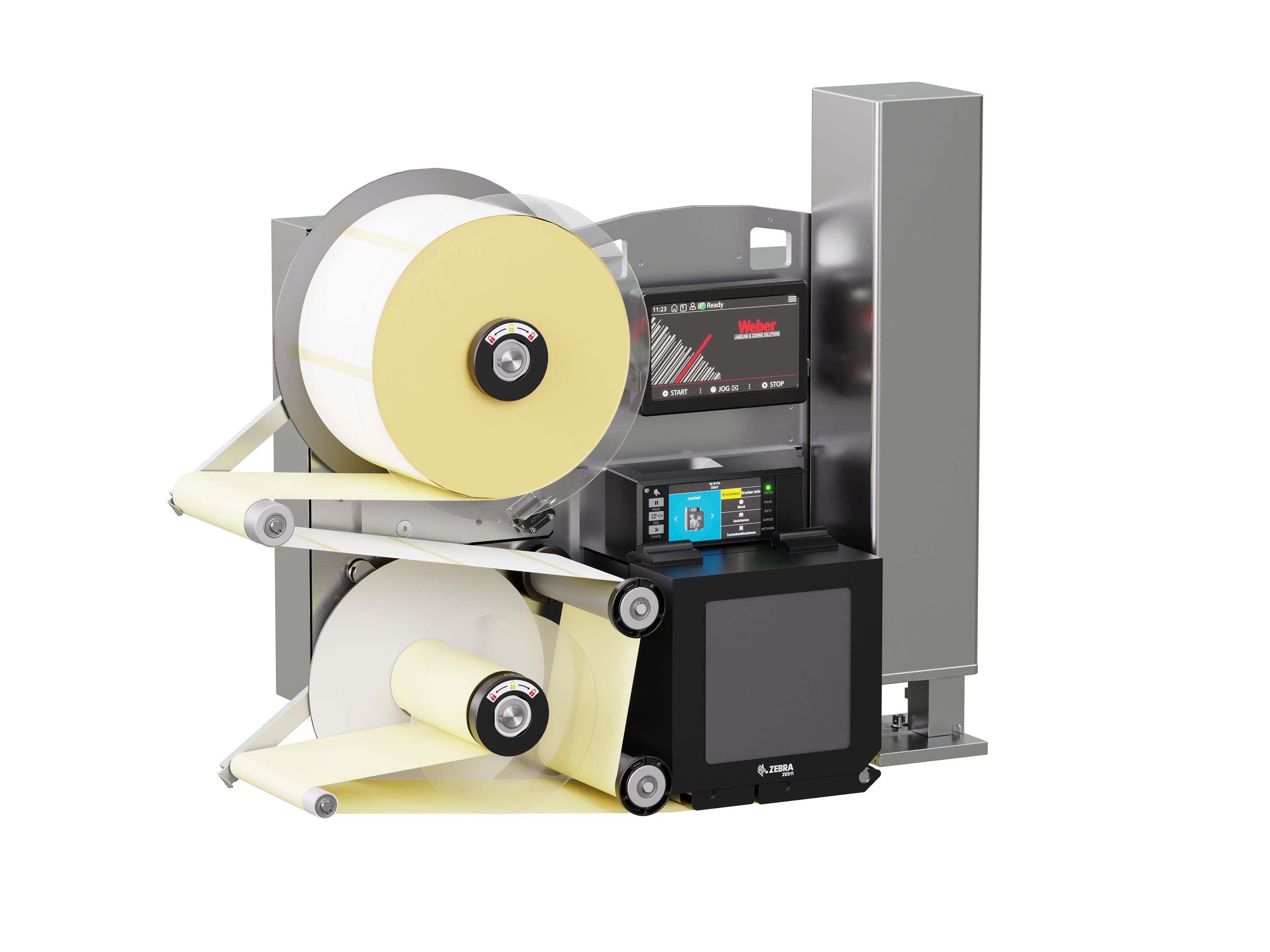

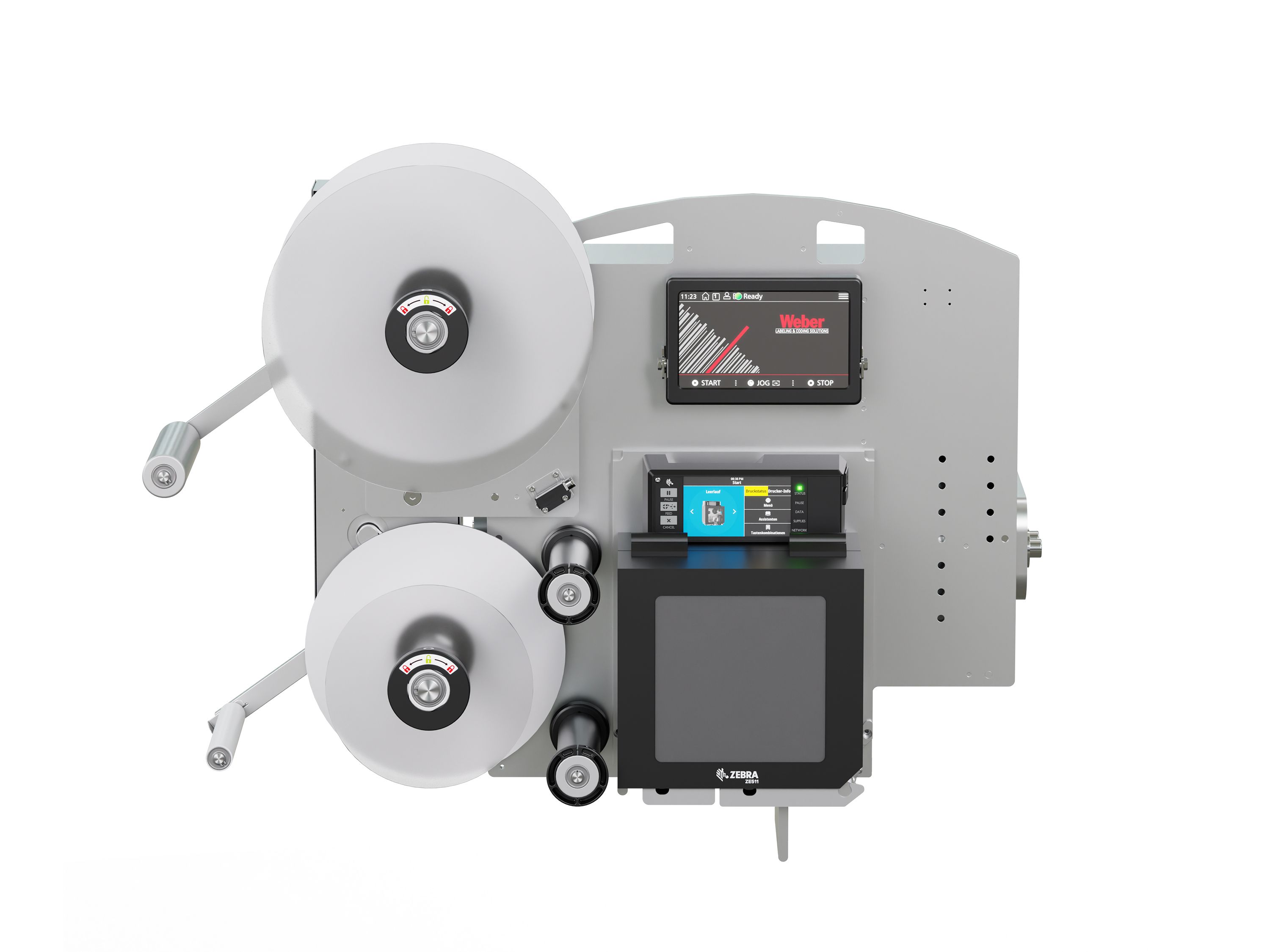

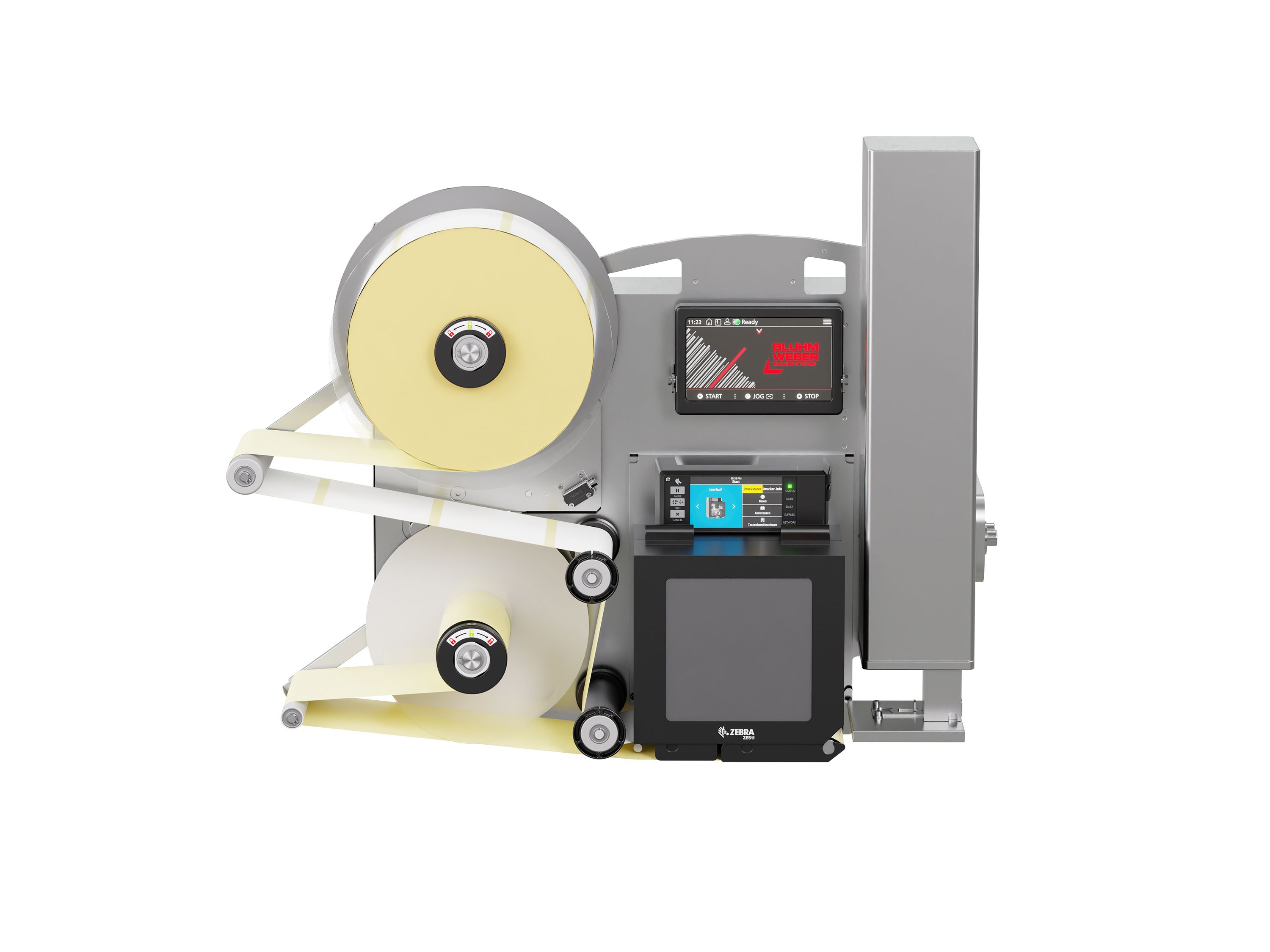

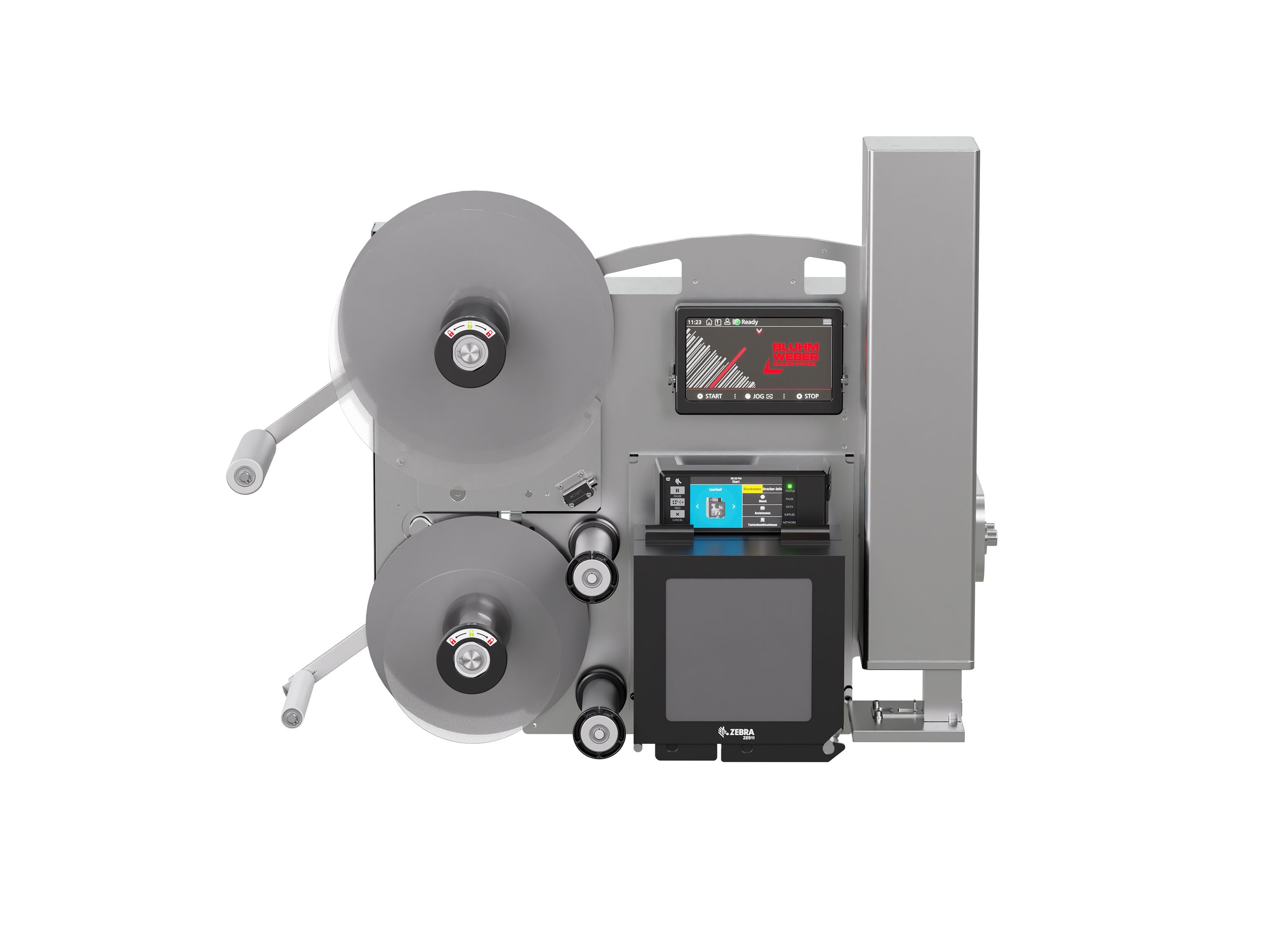

Label Print & Apply Systeem

Legi-Air 4050E

Energiezuinige allrounder voor hogesnelheidstoepassingen met een groot aantal uitbreidingsopties

  • Lager persluchtverbruik en weinig slijtage
  • Grote selectie applicators, stempels en printmodules
  • Industrie 4.0-bestending
  • Doseercyclussnelheid tot 240 etiketten/min
  • Realiseert printsnelheden tot 400 mm/s
  • Etikettenindeling min. 12,5 x 7 mm, max. 160 x 210 mm

1.500 applicatorvarianten voor alle posities en indelingen

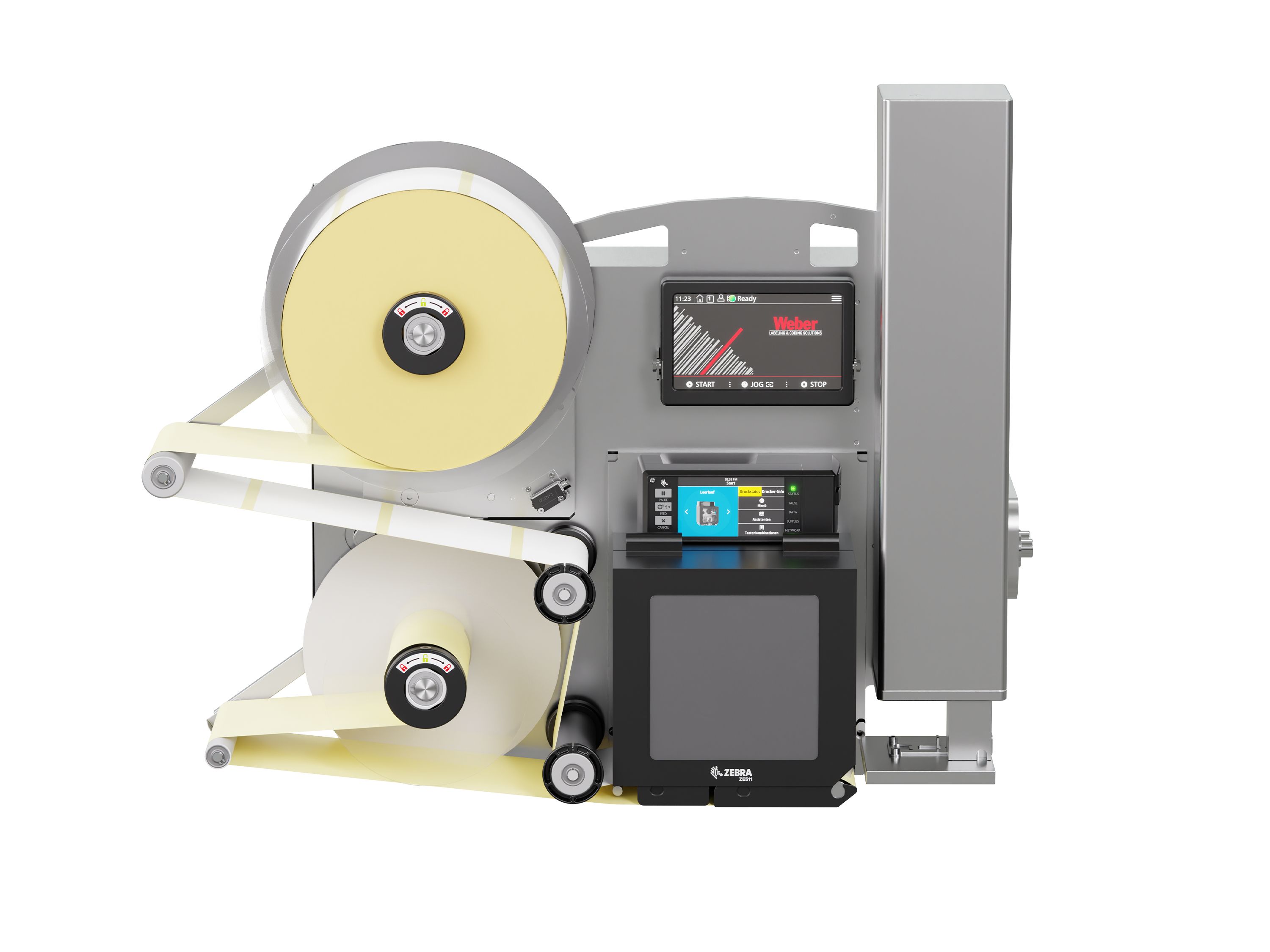

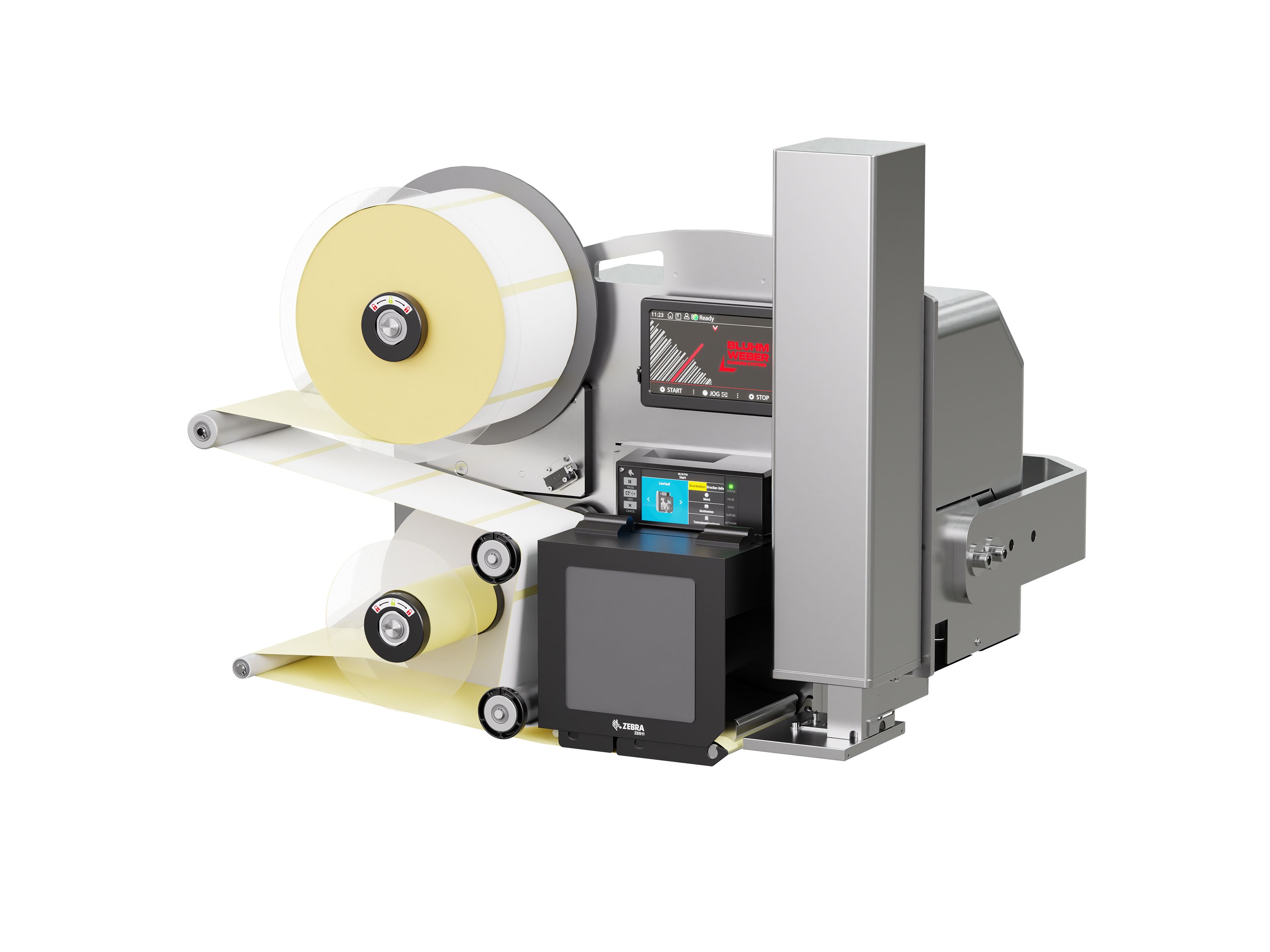

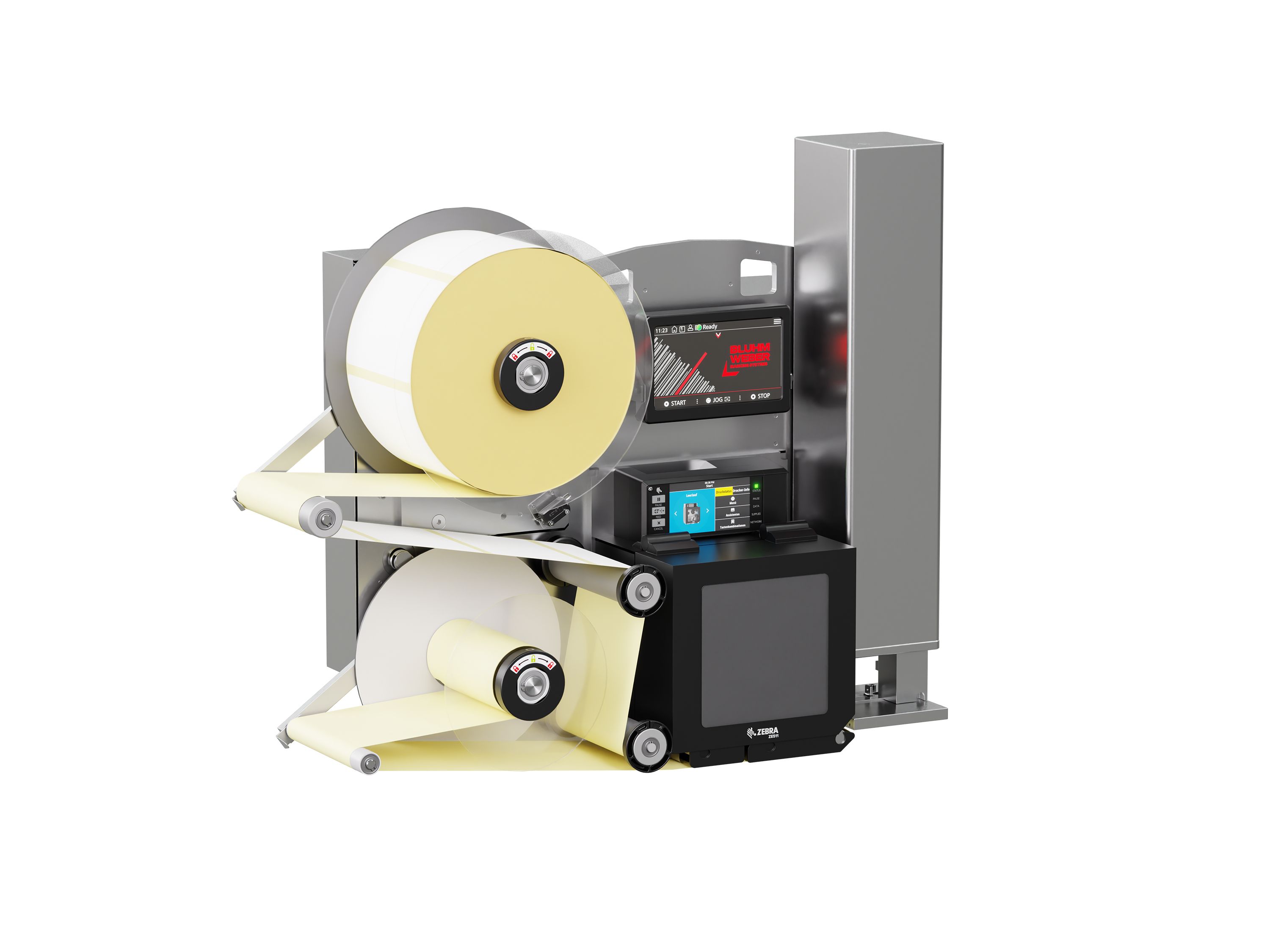

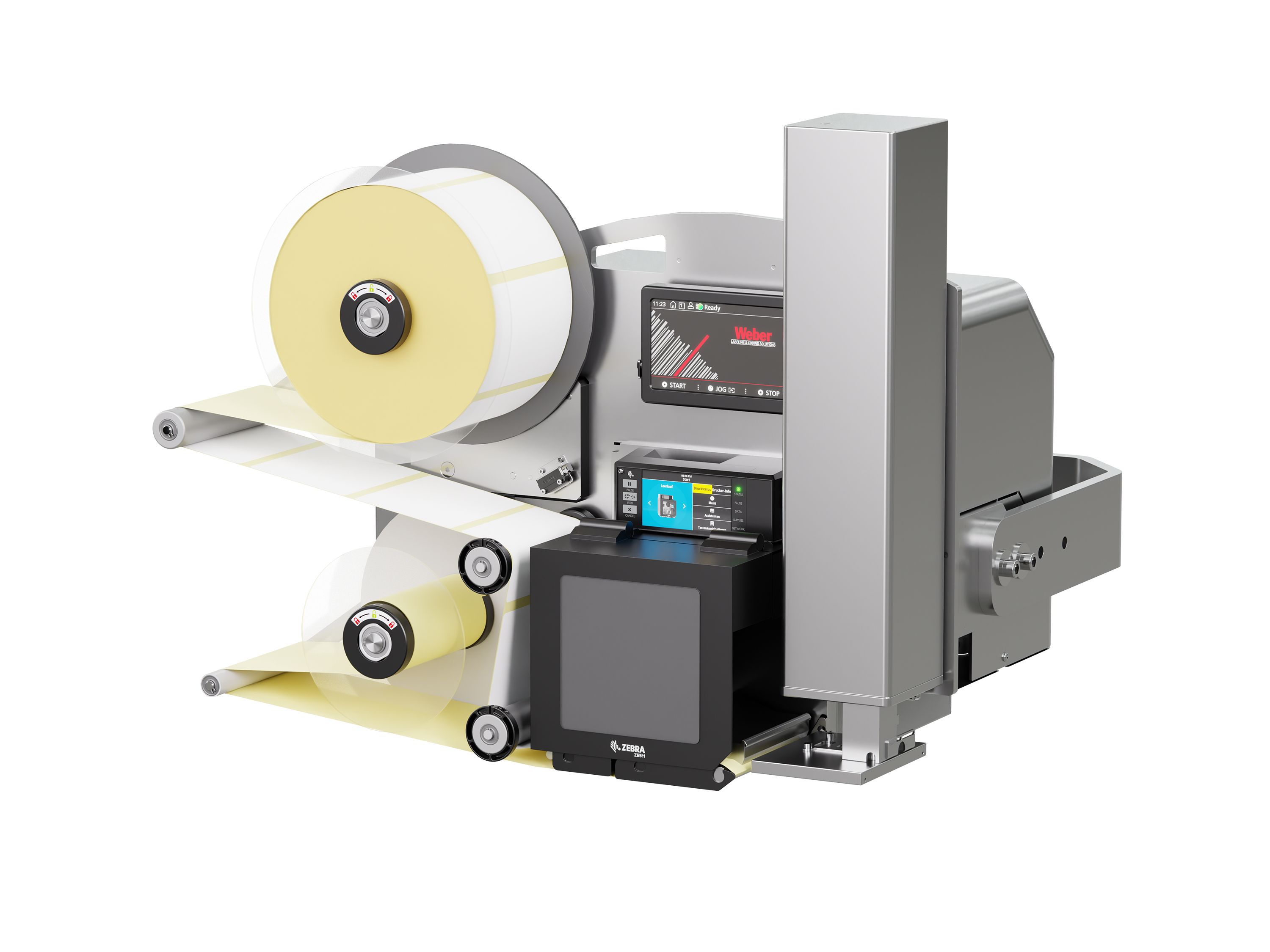

De Legi-Air 4050E is een robuuste en compacte print-en-aanbrengoplossing met een groot uitbreidingsspectrum. Dankzij de consequente modulaire opbouw en meer dan 1.500 applicatorvarianten kan het systeem individueel op jouw toepassing worden afgestemd. De vele beschikbare en zeer stabiele applicators maken elke etiketteerpositie en -snelheid mogelijk. Voor het afdrukken van etiketten zijn printmodules van alle toonaangevende fabrikanten beschikbaar.

Het print-en-aanbrengsysteem is volledig zonder onderhoudsgevoelige onderdelen ontworpen. Het vervangen van componenten gebeurt alleen wanneer dat nodig is. Alleen de gebruikte printmodule dient volgens de voorschriften van de betreffende fabrikant te worden onderhouden.

Indien gewenst is er ook een bad-tag-reject-arm beschikbaar, waarmee foutieve etiketten automatisch worden uitgesorteerd en uit de transportlijn verwijderd. Daarnaast is een behuizing verkrijgbaar voor integratie in productieomgevingen met veel stof, vocht en/of lage temperaturen.

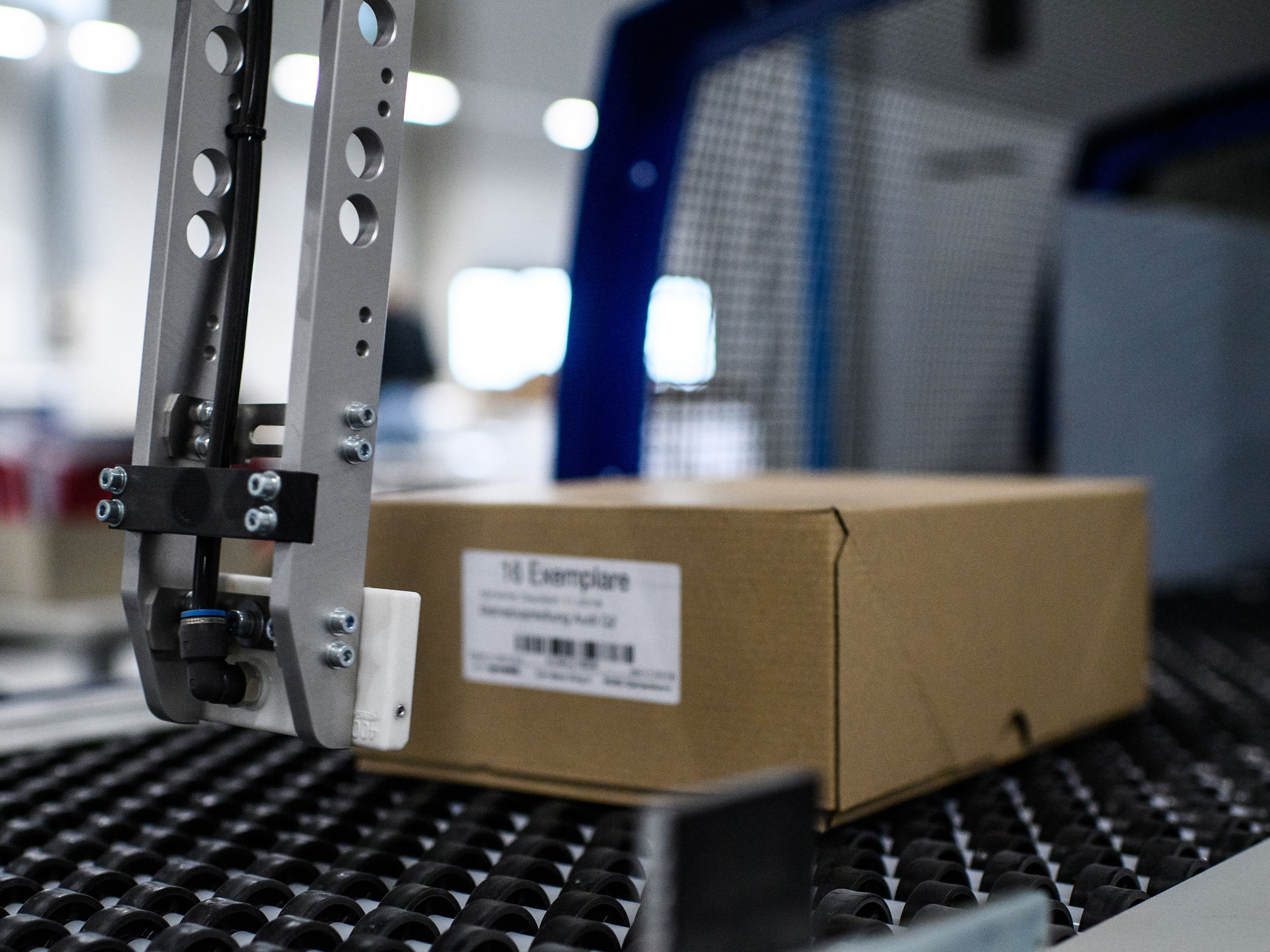

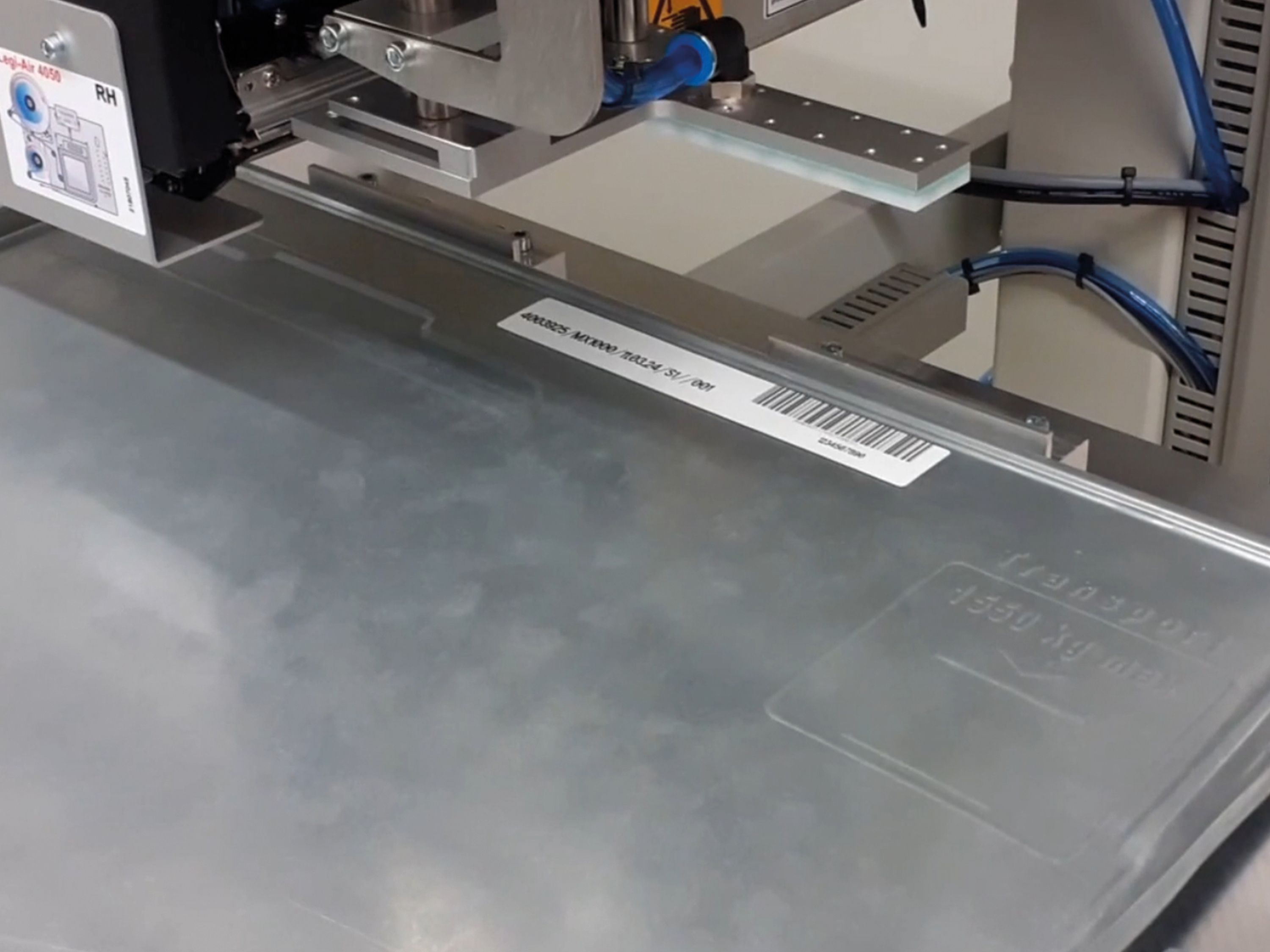

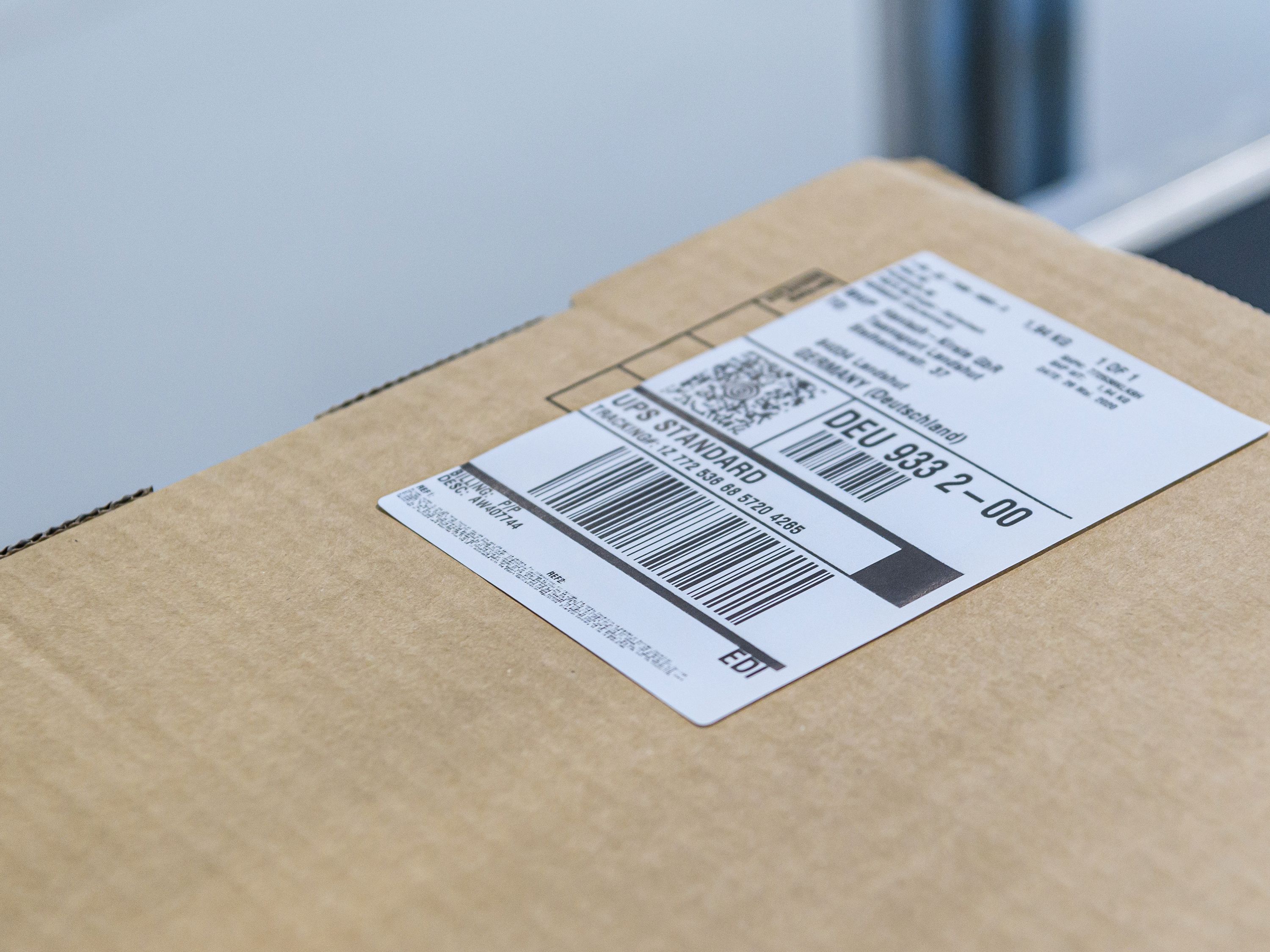

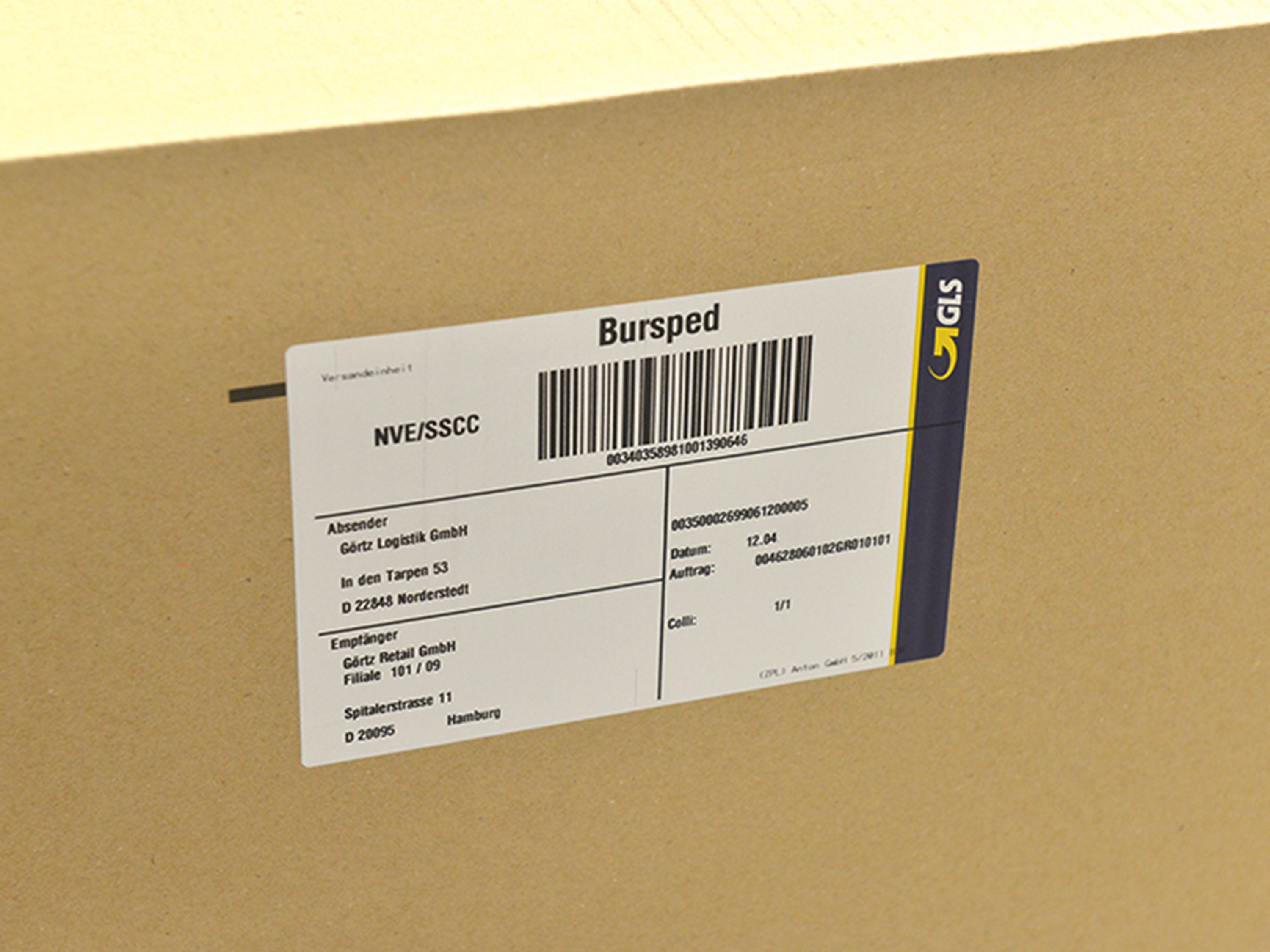

Toepassingen

Bijzonderheden

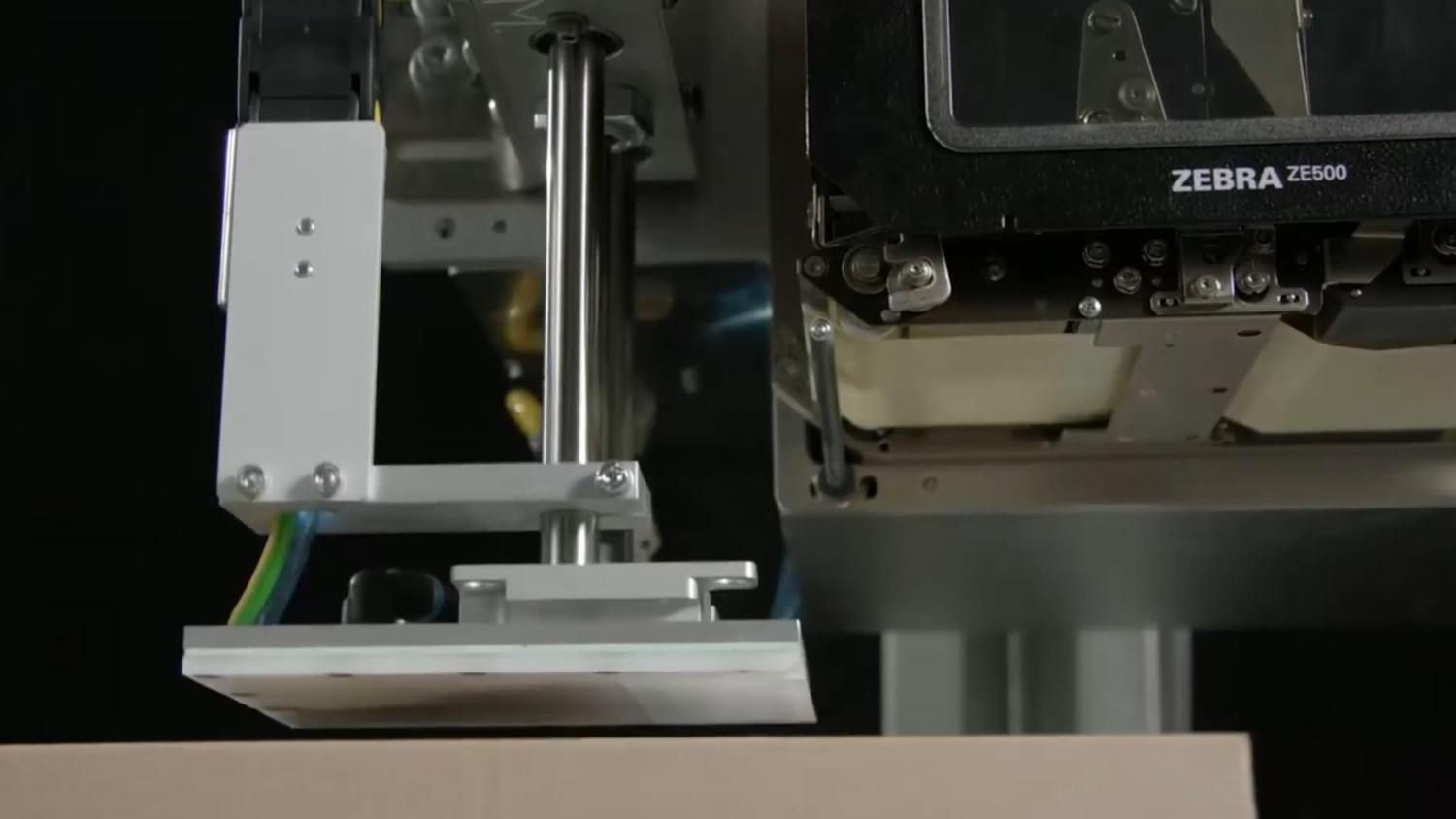

Lager persluchtverbruik en weinig slijtage

Het gemoduleerde vacuüm vermindert het persluchtverbruik tot 80% en geïntegreerde sensoren meten permanent de druk. Indien nodig wordt de kleptechnologie aangepast. De pneumatiek is gemakkelijk toegankelijk buiten het systeem en de twee persluchtcircuits zijn kleurgecodeerd voor een beter onderscheid. De gemotoriseerde werking van de op- en afwikkelaar betekent dat de geïntegreerde printmodule minder slijt, terwijl de prints uiterst nauwkeurig zijn.

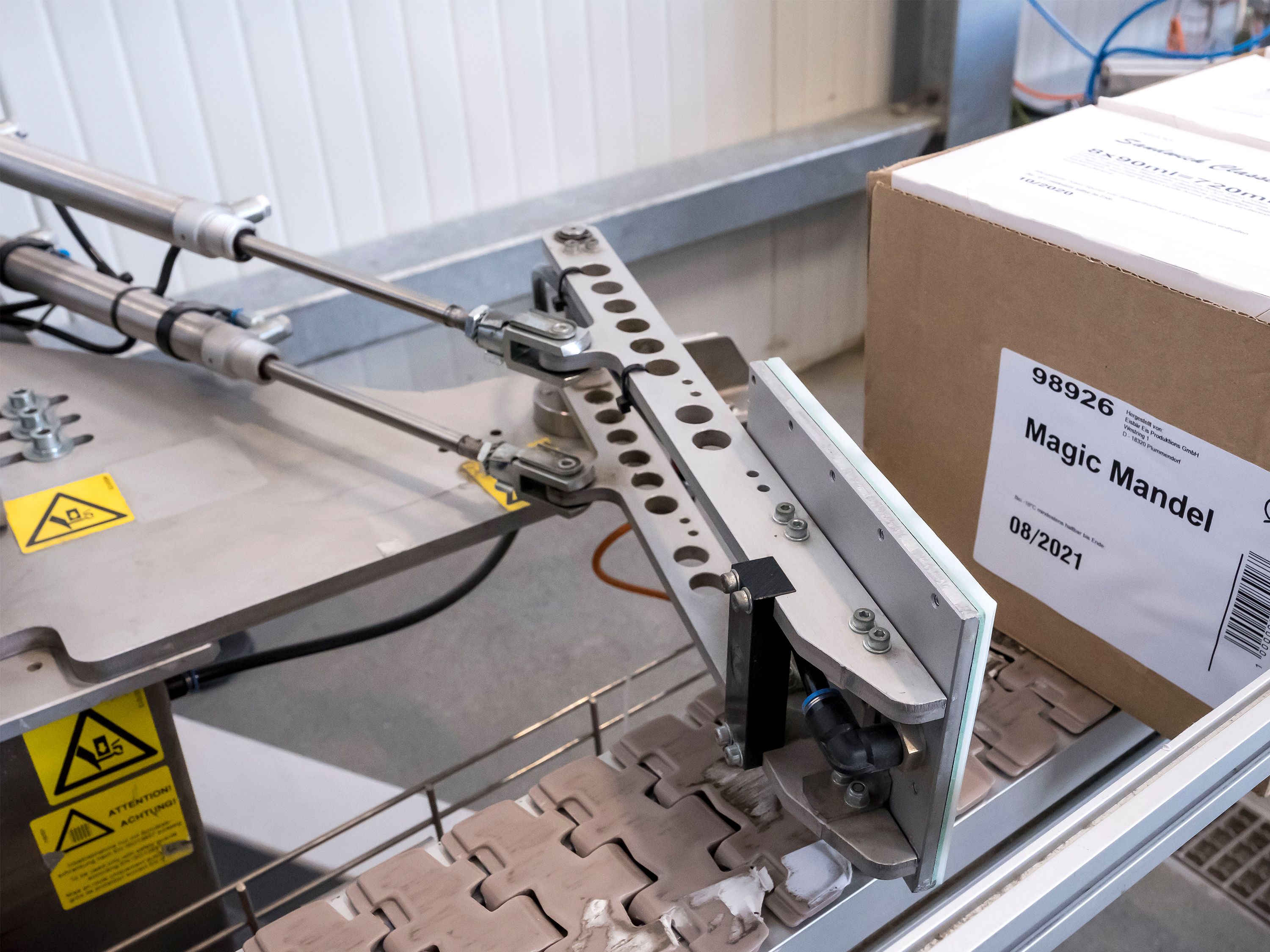

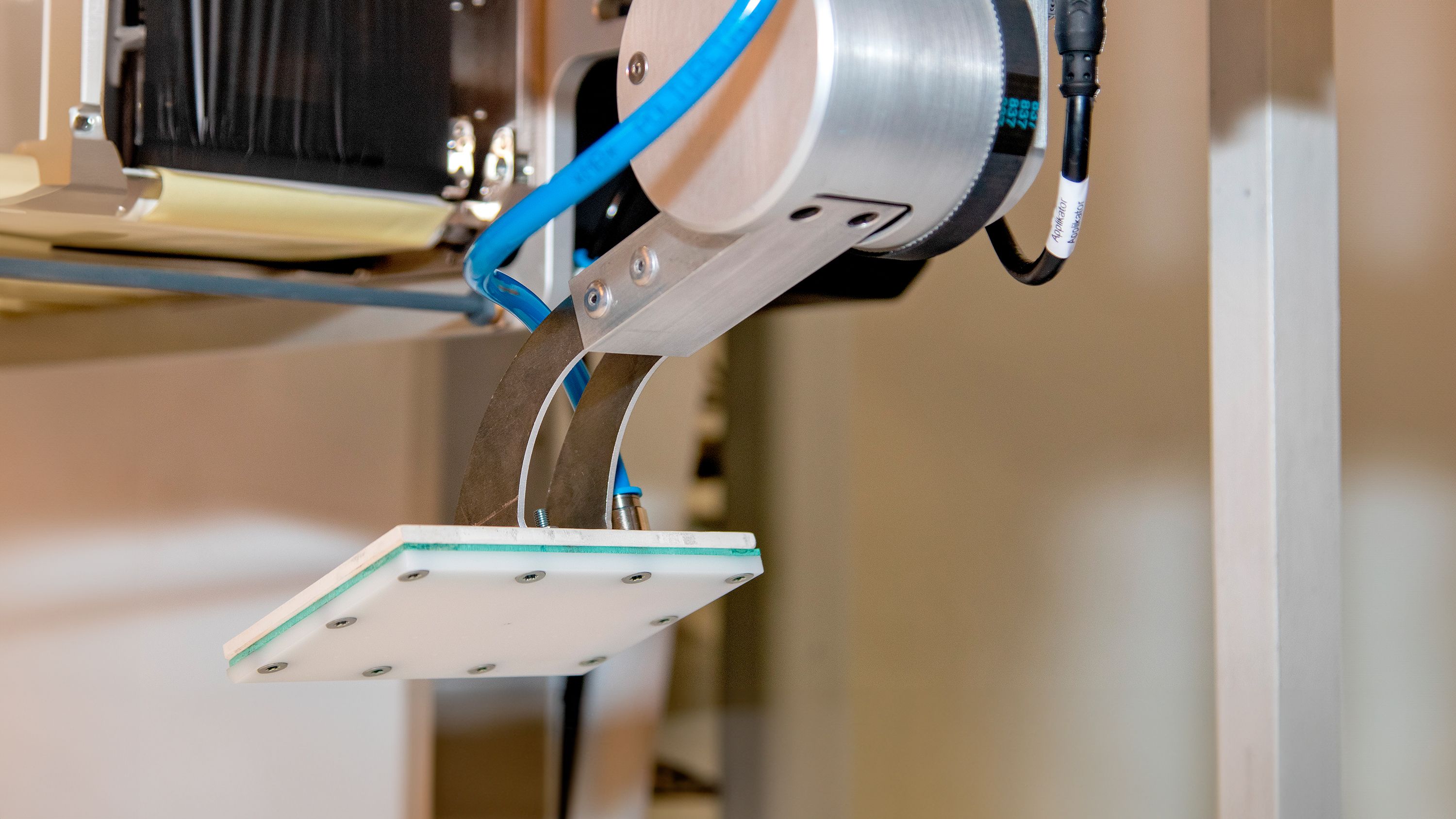

Meer dan 1500 applicators voor elke etikettenindeling en elke positie

Enkelzijdige, dubbelzijdige of hoeketikettering - er is een breed assortiment applicators en applicatiestempels beschikbaar voor het aanbrengen van etiketten op producten, verpakkingen en pallets. Enkelzijdig palletetiketteren met een extra lange applicatieslag of etiketteren van ongelijke productoppervlakken is ook mogelijk. De optie snelwisselen is beschikbaar voor een zeer snelle wissel naar een ander etikettenindeling.

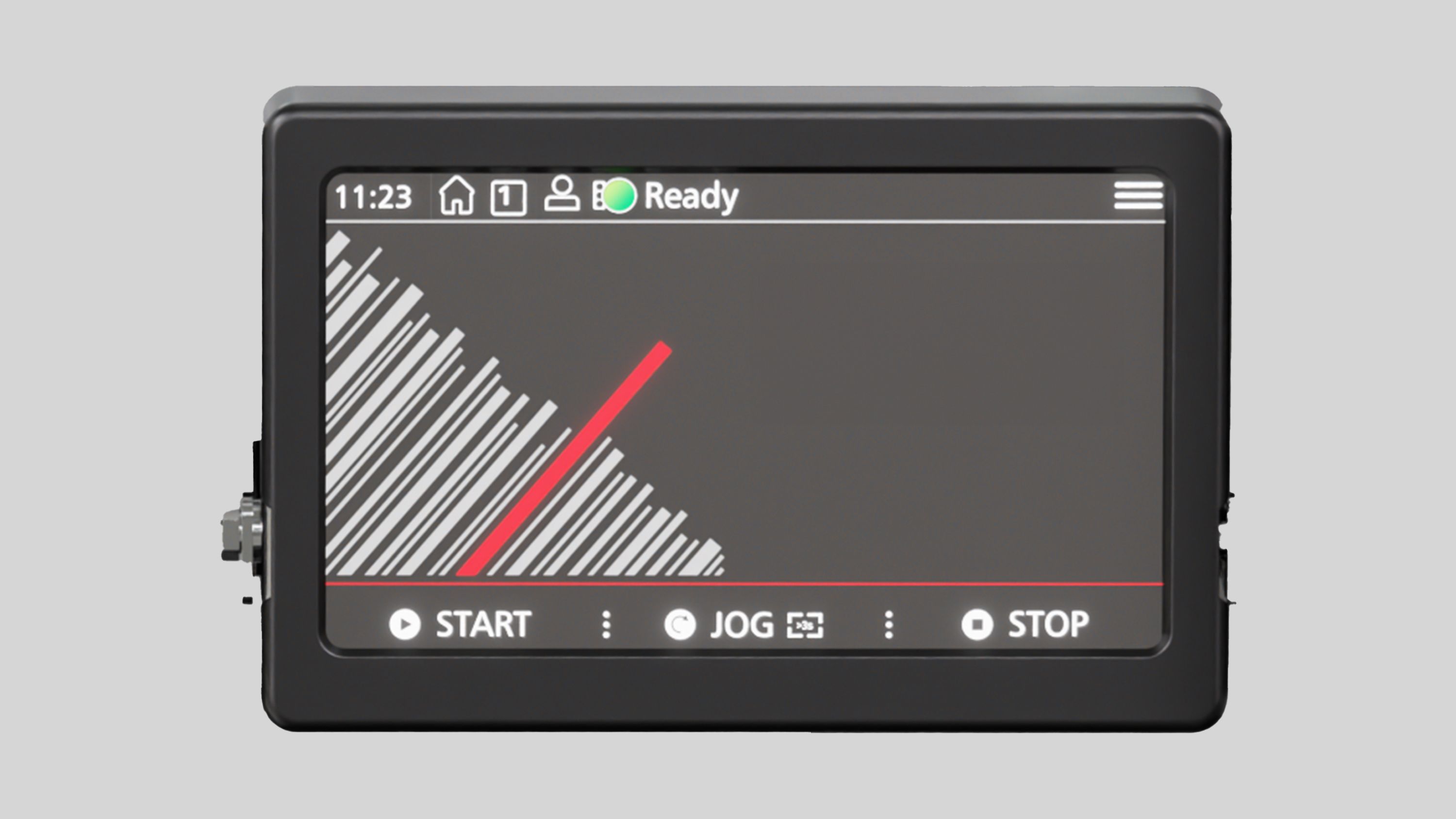

Handige bediening via touchdisplay

De Legi-Air 4050E is eenvoudig te bedienen via het meertalige 7" LCD touch display. Storingsdiagnose, productiviteit, onderhoudsstatus en gebeurtenissen kunnen ook worden bekeken.

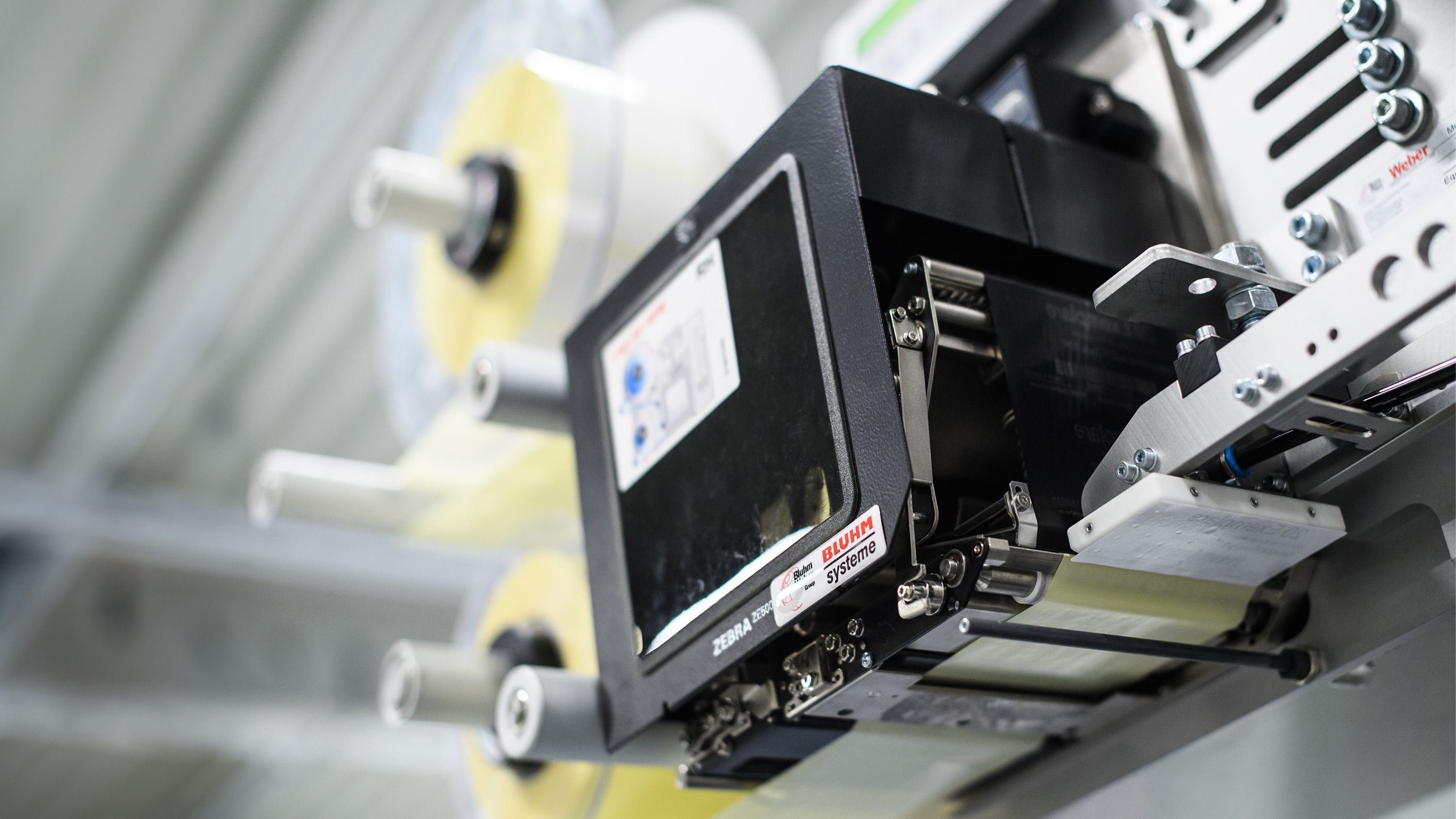

Modulair printmoduleconcept inclusief RFID

Het print-en-aanbrengsysteem kan in alle varianten worden gecombineerd met een breed scala aan printmodules van gerenommeerde fabrikanten. Het vervangen van een printmodule door een andere is op elk moment zonder problemen mogelijk. Voor het programmeren en bedrukken van smart labels is er een RFID-printmodule beschikbaar. Deze ondersteunt alle huidige RFID-standaarden (UHF).

Industrie 4.0-bestendigheid

Legi-Air 4050E is optioneel verkrijgbaar met een extra N-regelaar. Deze is geschikt voor OPC UA (Open Platform Communications United Architecture). Deze Industry 4.0 interface maakt een uitgebreide verbinding met andere apparaten en de uitwisseling van informatie mogelijk die verder gaat dan eenvoudige signalen.

Applicatoropties

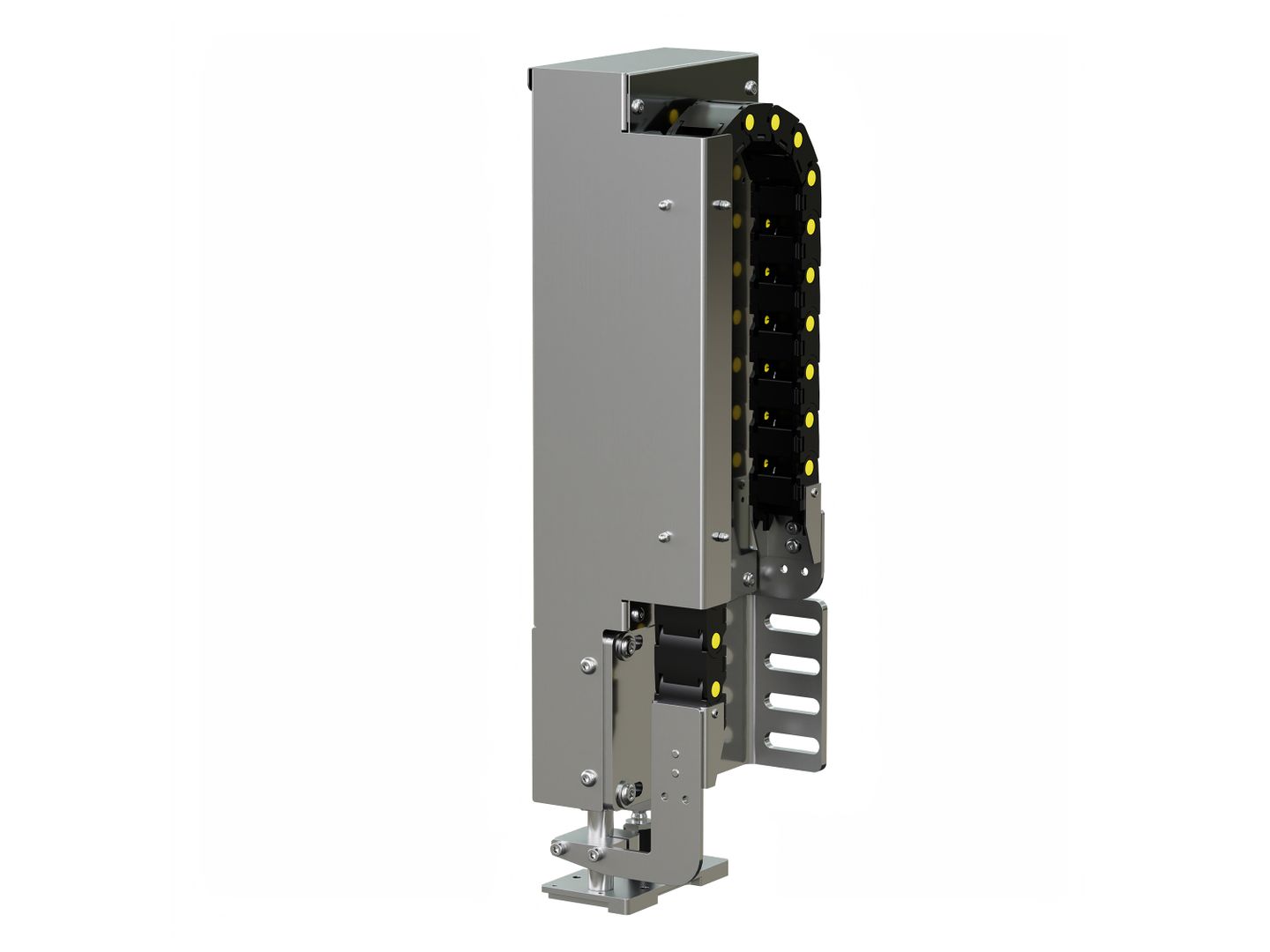

LK Applicator

LK Applicator

Bijzonder robuuste, universele lineaire applicator.

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Functie Opblazen, Aandrukken, Opwrijven
Aandrijfconcept applicator Pneumatisch
Afgeefslaglengte 100 mm - 600 mm

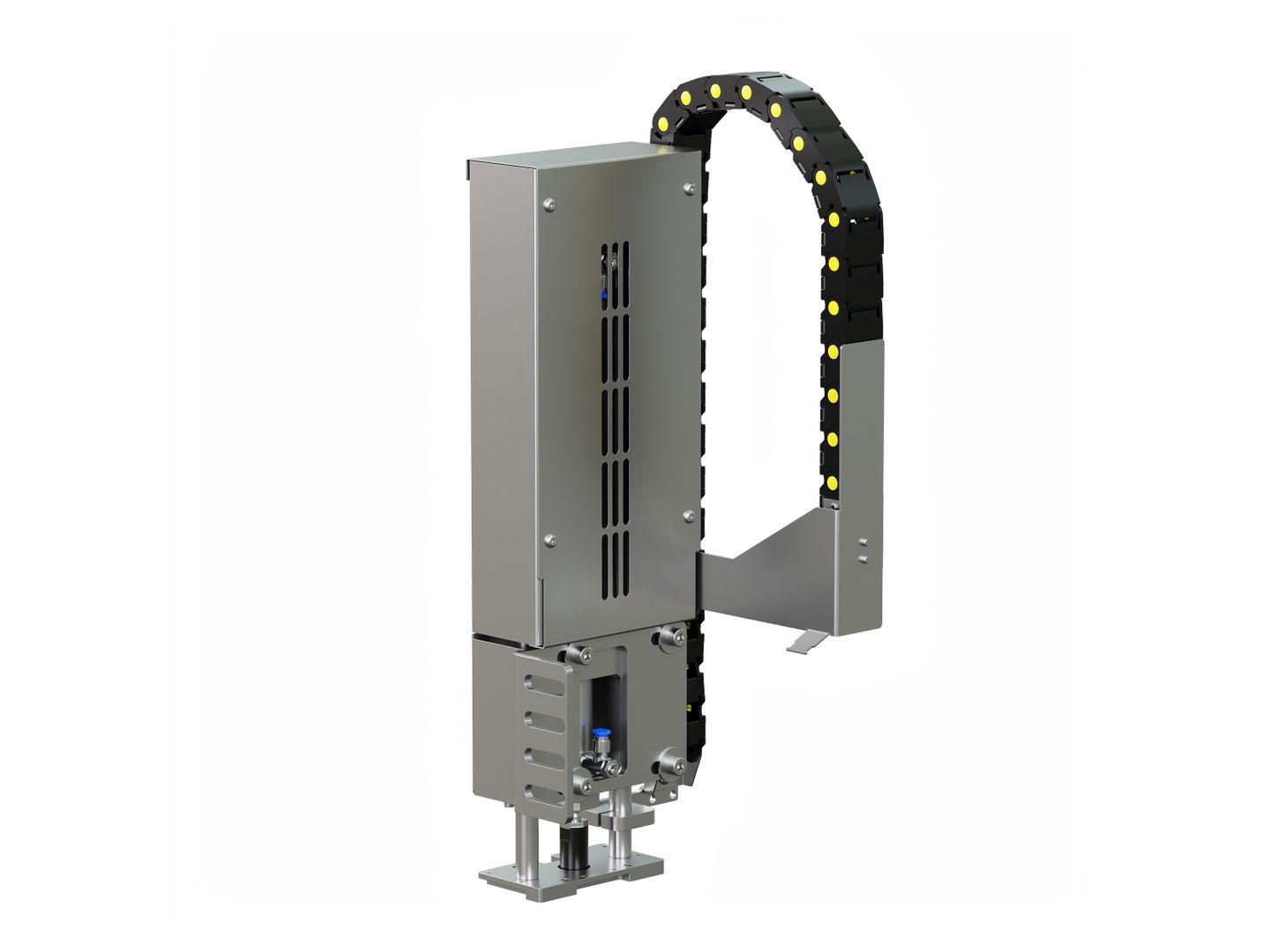

LN Applicator

LN Applicator

Robuuste lineaire applicator met bewezen pneumatische technologie

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Functie Opblazen, Aandrukken, Opwrijven
Aandrijfconcept applicator Pneumatisch
Afgeefslaglengte 100 mm - 600 mm

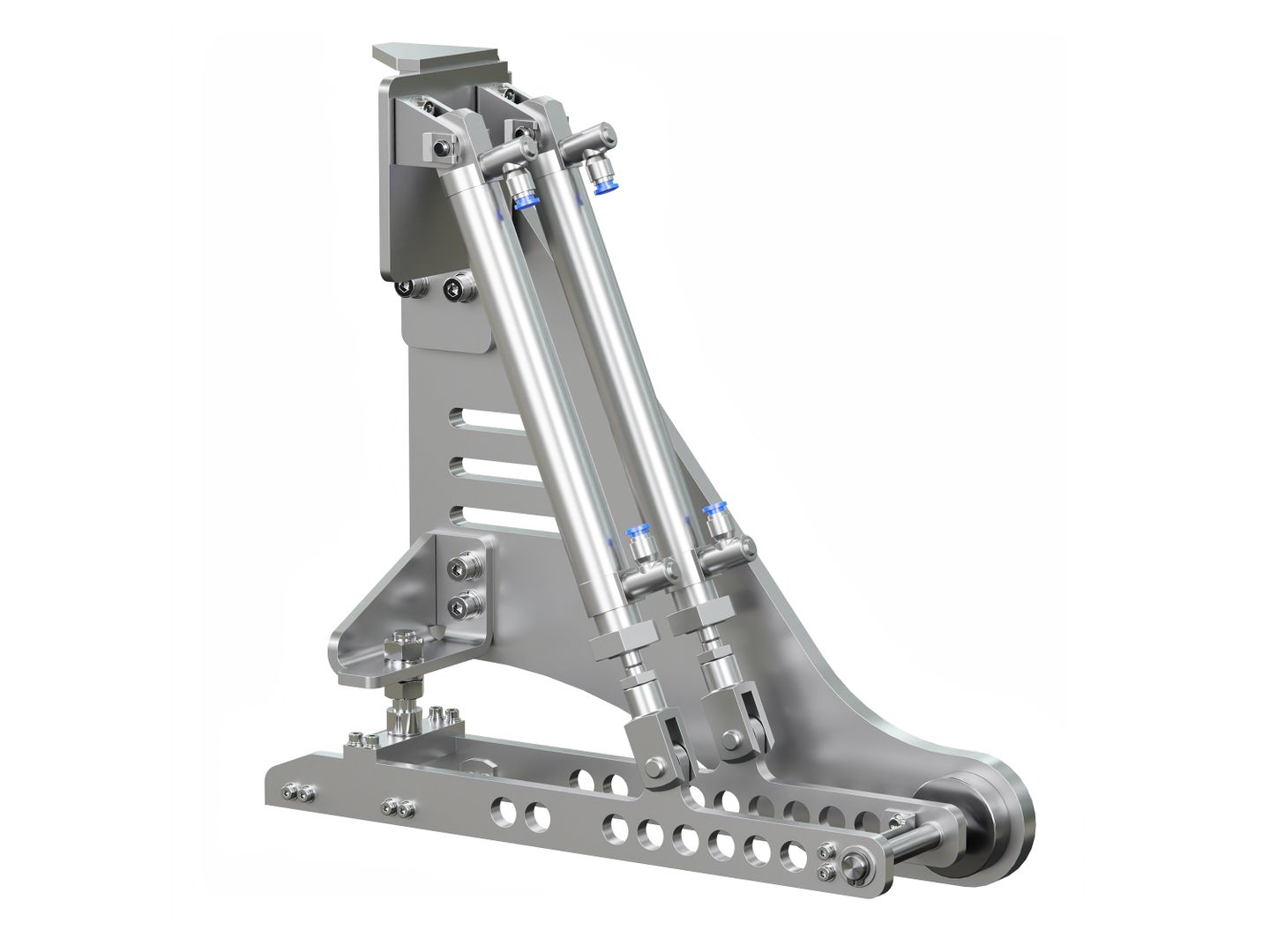

RO Applicator

RO Applicator

Universele roterende applicator voor industriële toepassingen

  • o11209v111_ASeite_1.png: Seite
  • o17297v111_Stirnseite_o_Rueckseite.png: Stirnseite oder Rückseite
Functie Opblazen, Aandrukken
Aandrijfconcept applicator Pneumatisch
Rotatiearmlengte 312 mm - 500 mm

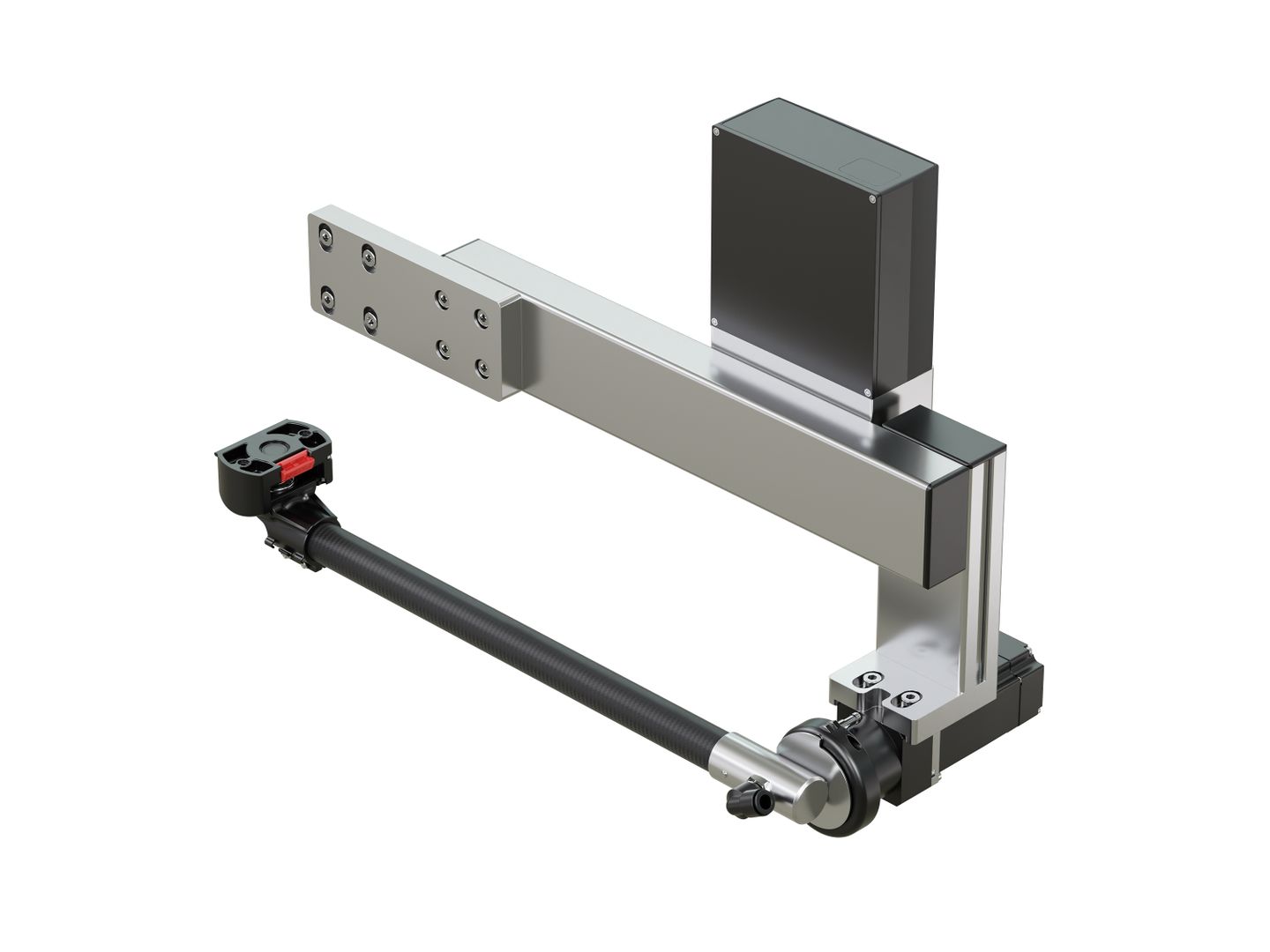

SR Applicator

SR Applicator

Zeer dynamische roterende applicator met nauwkeurige servoaandrijving

  • o11209v111_ASeite_1.png: Seite
  • o17297v111_Stirnseite_o_Rueckseite.png: Stirnseite oder Rückseite
Functie Opblazen, Aandrukken
Aandrijfconcept applicator Servomotor
Rotatiearmlengte 500 mm - 500 mm

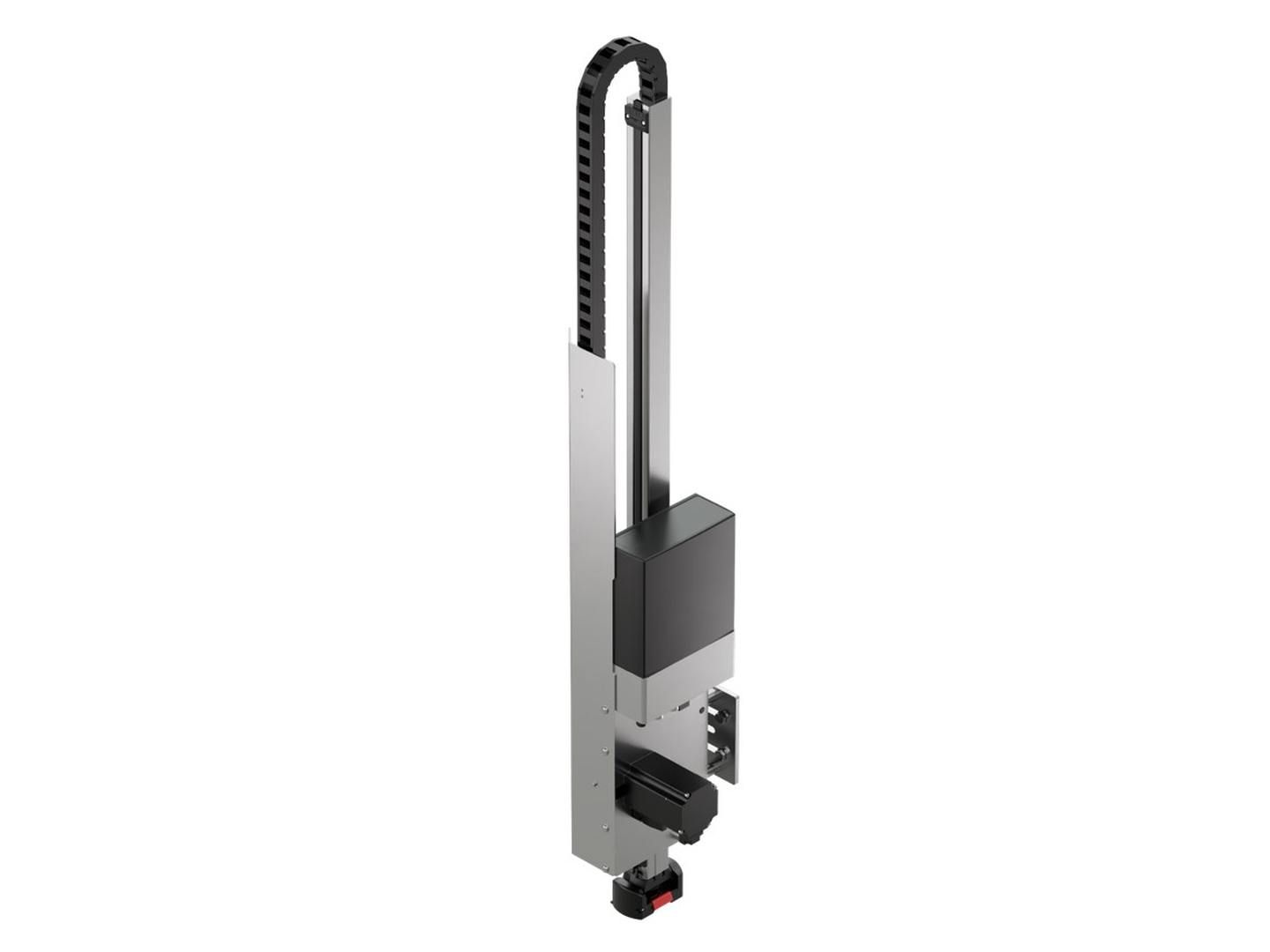

SL Applicator

SL Applicator

Elektrische hogesnelheidslineaire applicator voor nauwkeurige etikettering

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Functie Opblazen, Aandrukken, Opwrijven
Aandrijfconcept applicator Servomotor
Afgeefslaglengte 600 mm - 600 mm

Printeropties

Zebra ZE511

Zebra ZE511

Hoogste printprestaties voor industriële toepassingen

Printbreedte 104
Printsnelheid tot 457
Printkopoplossing 203 dpi , 305 dpi, 609 dpi
Printverplaatsing Thermotransfer, Thermodirekt, RFID
Zebra ZE521

Zebra ZE521

Hoogste printprestaties voor industriële toepassingen

Printbreedte 168
Printsnelheid tot 356
Printkopoplossing 203 dpi / 305 dpi
Printverplaatsing Thermotransfer, Thermodirekt, RFID
Sato S84NX

Sato S84NX

Nauwkeurig, snel en betrouwbaar industrieel printen

Printbreedte 104
Printsnelheid tot 406
Printkopoplossing 203 dpi / 305 dpi / 609 dpi
Printverplaatsing Thermotransfer, Thermodirekt, RFID
Sato S86NX

Sato S86NX

Nauwkeurig, snel en betrouwbaar industrieel printen

Printbreedte 167,5
Printsnelheid tot 355,6
Printkopoplossing 203 dpi / 305 dpi
Printverplaatsing Thermotransfer, Thermodirekt, RFID
CAB PX Q4

CAB PX Q4

Zeer nauwkeurige printmodule voor geautomatiseerd etiketteren in industrie en logistiek

Printbreedte 108,4
Printsnelheid tot 300
Printkopoplossing 203 dpi / 305 dpi / 609 dpi
Printverplaatsing Thermotransfer und Thermodirekt
CAB PX Q6

CAB PX Q6

Zeer nauwkeurige printmodule voor geautomatiseerd etiketteren in industrie en logistiek

Printbreedte 168
Printsnelheid tot 250
Printkopoplossing 203 dpi / 305 dpi
Printverplaatsing Thermotransfer und Thermodirekt
Novexx XDM 944

Novexx XDM 944

Maximale snelheid voor industriële etikettering

Printbreedte 106
Printsnelheid tot 400
Printkopoplossing 300 dpi
Printverplaatsing Thermotransfer und Thermodirekt
Novexx XDM 945

Novexx XDM 945

Maximale snelheid voor industriële etikettering

Printbreedte 128
Printsnelheid tot 350
Printkopoplossing 305 dpi
Printverplaatsing Thermotransfer und Thermodirekt
Novexx XDM 946

Novexx XDM 946

Maximale snelheid voor industriële etikettering

Printbreedte 160
Printsnelheid tot 300
Printkopoplossing 305 dpi
Printverplaatsing Thermotransfer und Thermodirekt
LDM 180

LDM 180

Efficiënte afrolmodule voor gebruik zonder printfunctie

Technische gegevens
Applicatiegegevens
Afgeefslaglengte
20 mm - 1160 mm
Maximale etikettenapplicatiesnelheid
240
Etikettenformaat min
10 mm x 5 mm
Etikettenformaat max
160 mm x 350 mm
Diameter etikettenrol max.
350
Kenmerken
Technologie
Pneumatisch
Inbouwpositie-onafhankelijkheid
ja
Etikettenafrol
Stappenmotor
Etikettenoprol
Stappenmotor
Waarschuwing bij etikettekort
ja
Bandbreukdetectie
optioneel
HMI
HMI uitvoering
Touchdisplay
Fysische aspecten

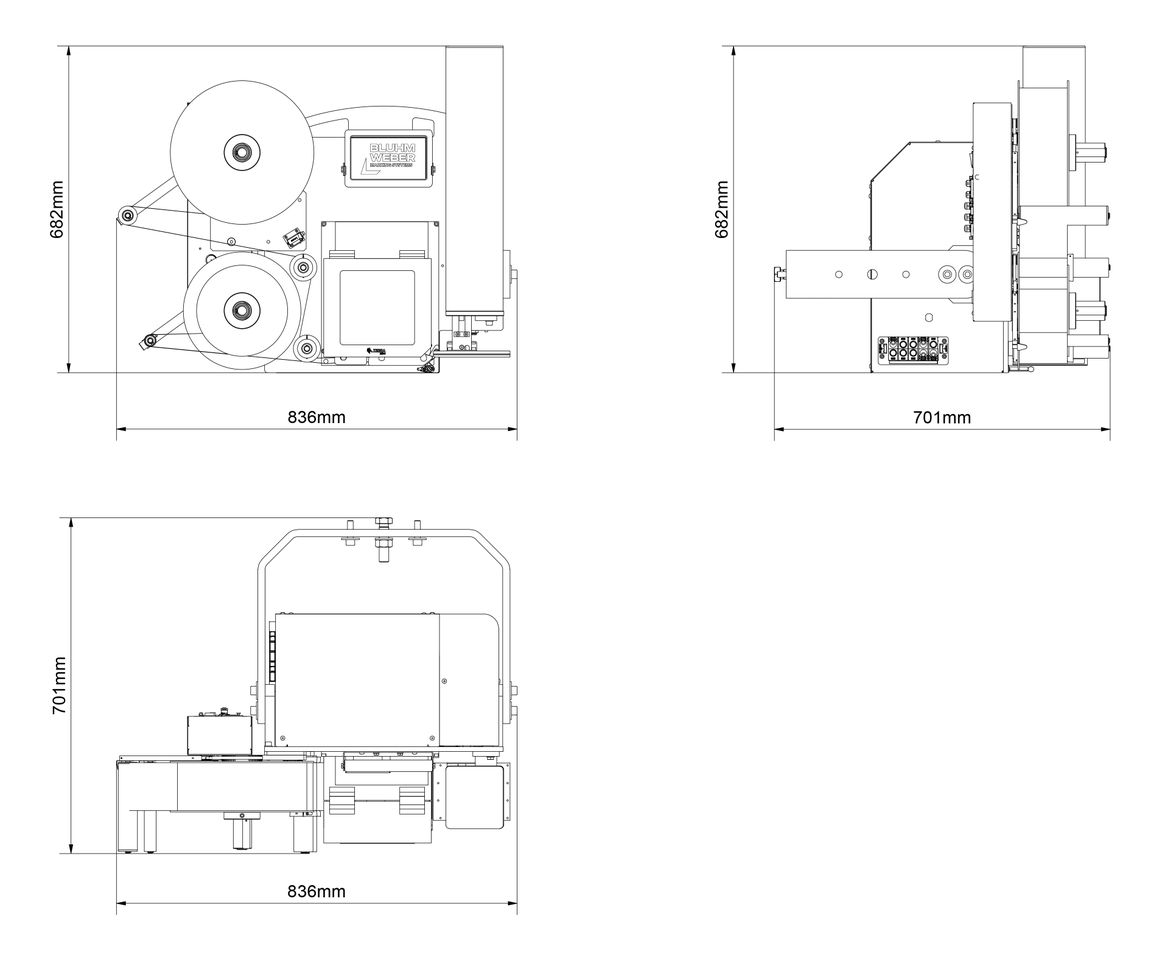

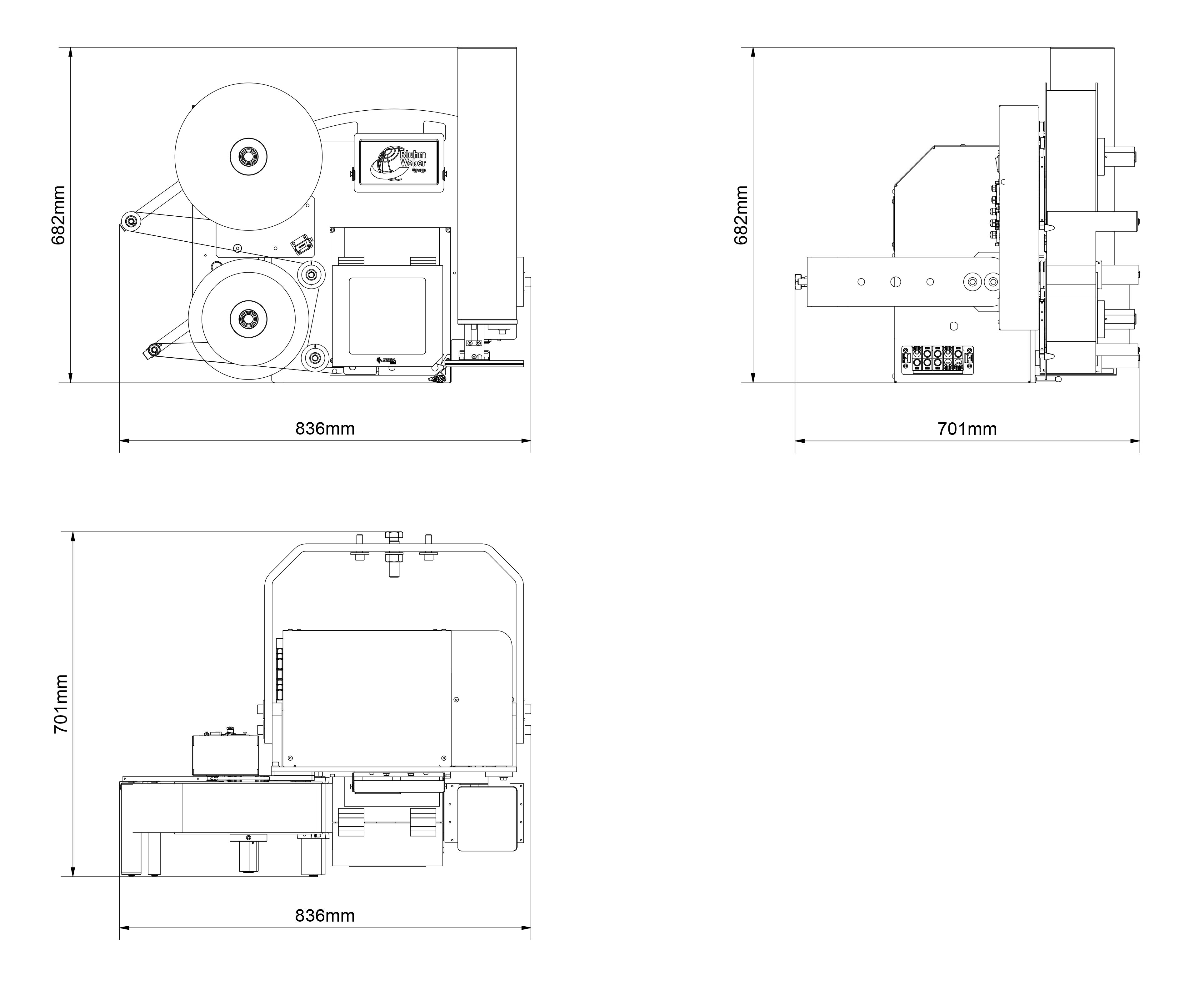

Afmeting systeem (HxBxL)
682 mm x 701 mm x 836 mm
Gewicht
75
Certificeringen
CE
Rel. vochtigheid niet-condenserend
15 - 95 %
Omgevingstemperatuur
2 - 35°C
Geluidsontwikkeling
72
Aansluitingen
Aansluitspanning
92 - 263 V
Frequentie
50 - 60 Hz
Stroomsterkte
5
Persluchtaansluiting
6
Interfaces
USB, RS232, Applicatorpoort, Ethernet IPv4
