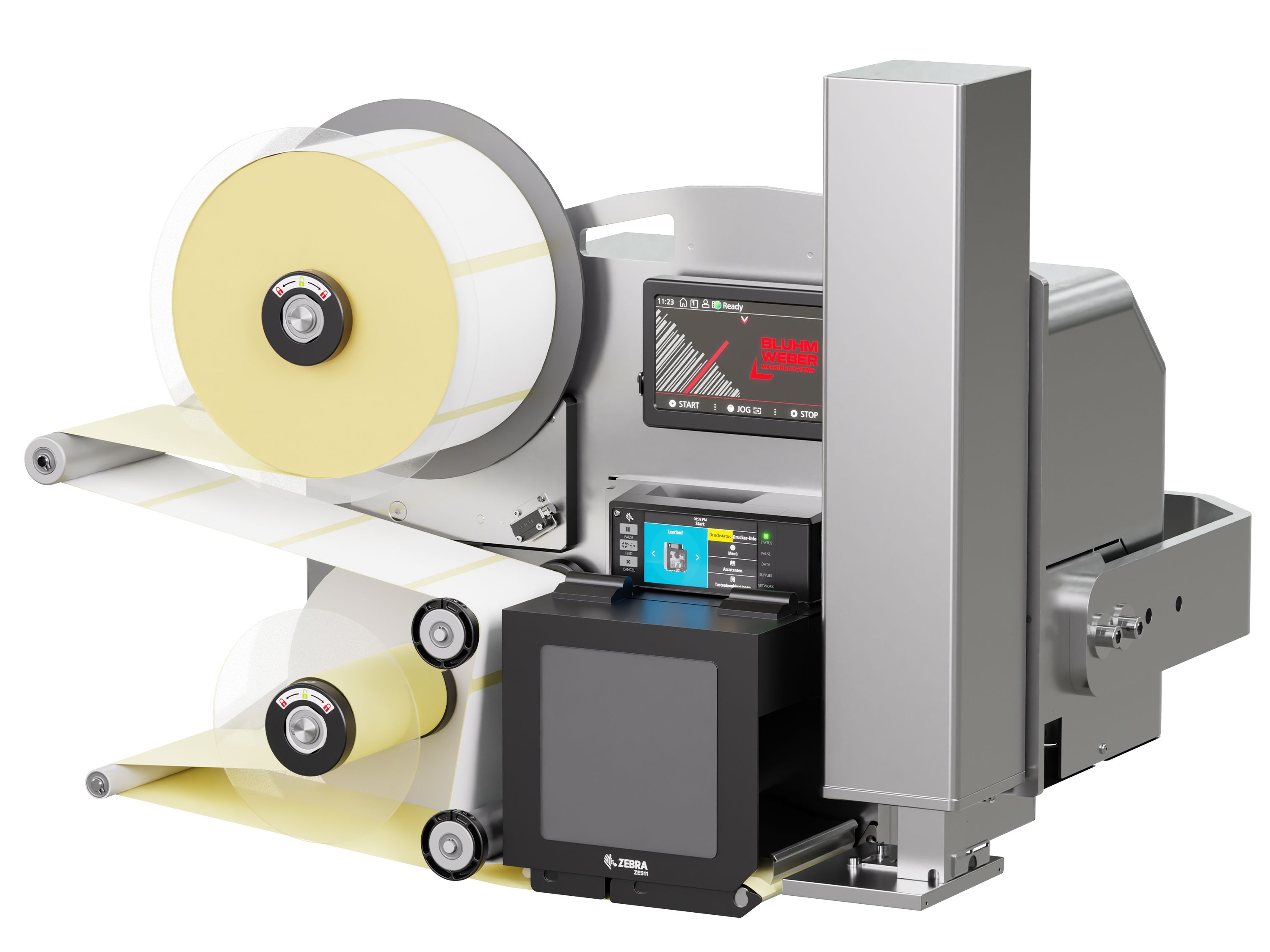

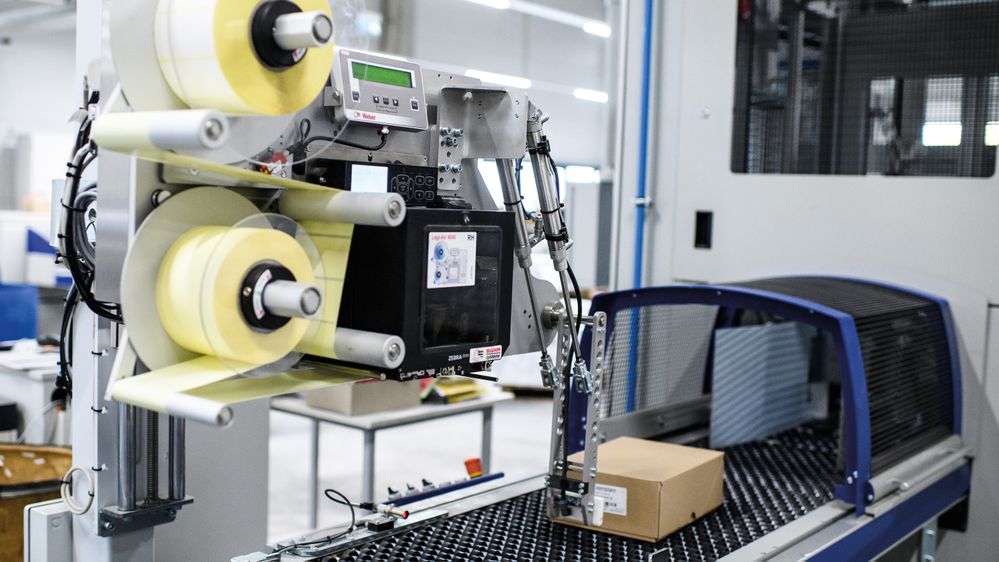

Système d’impression-pose d’étiquettes

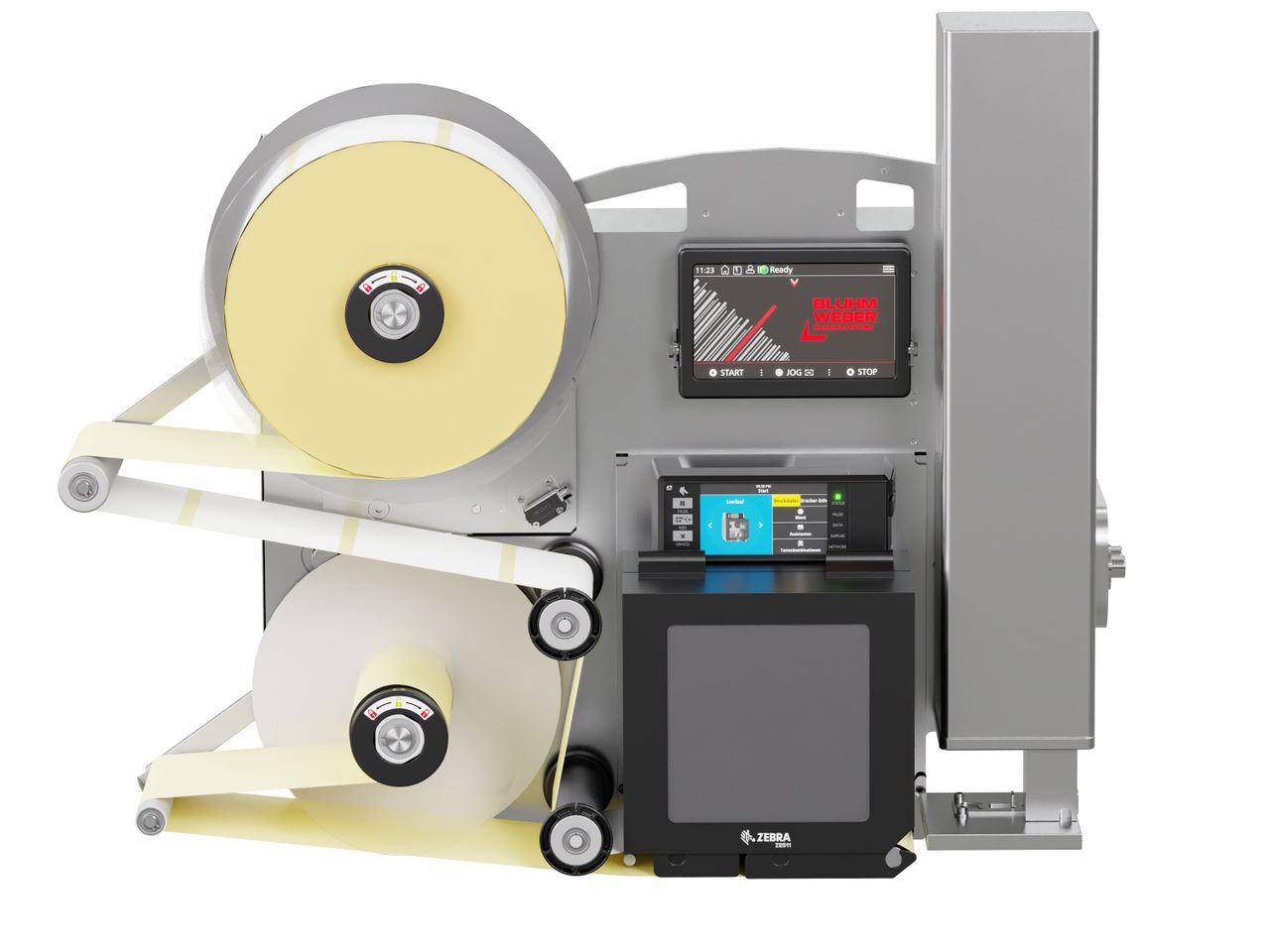

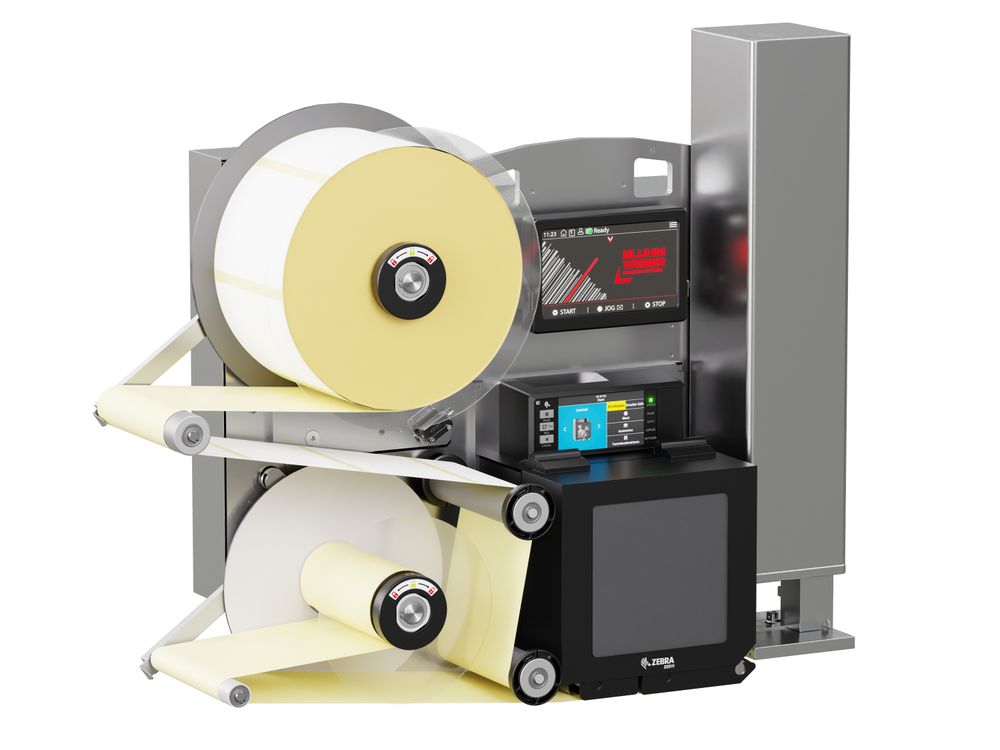

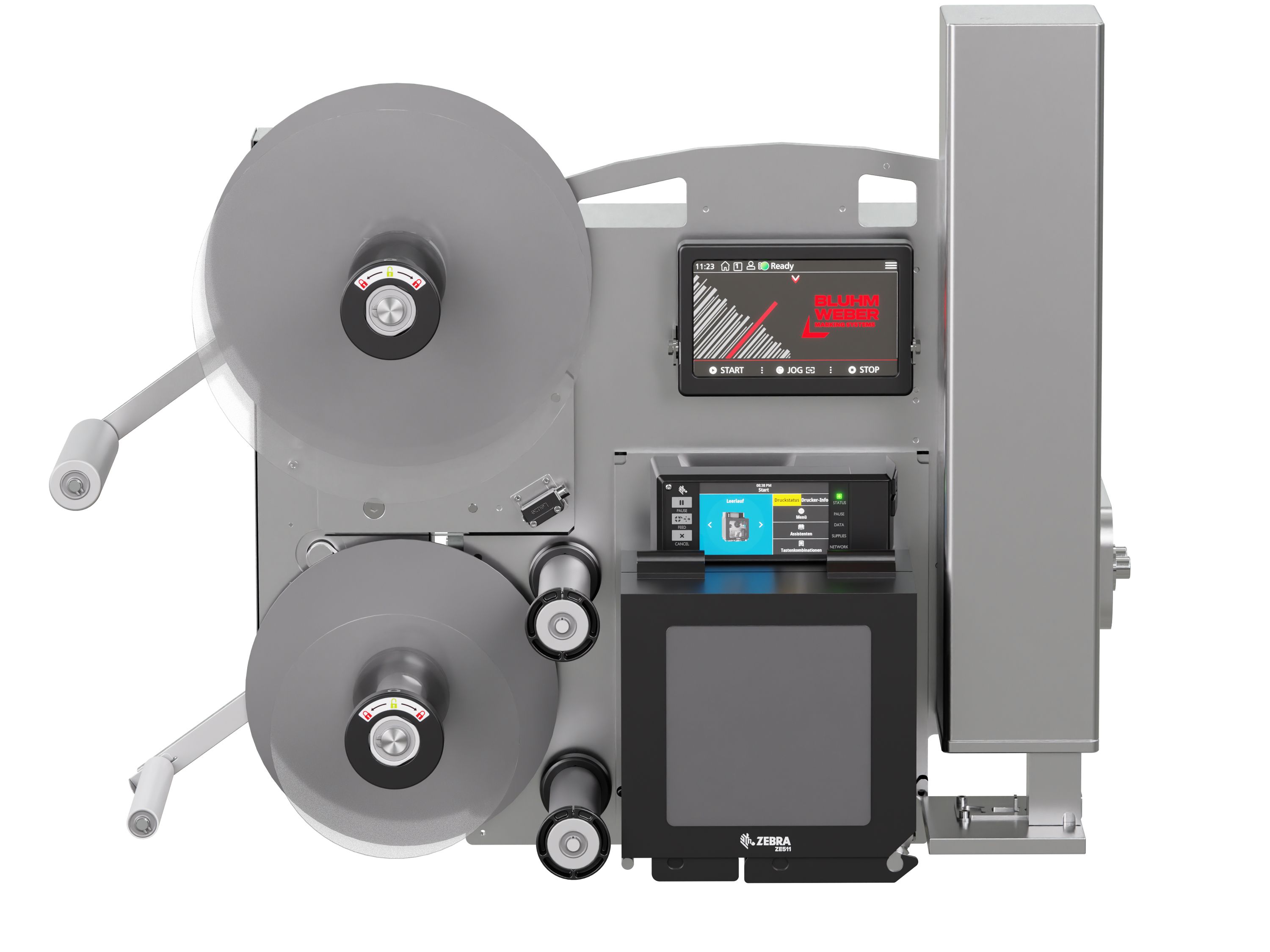

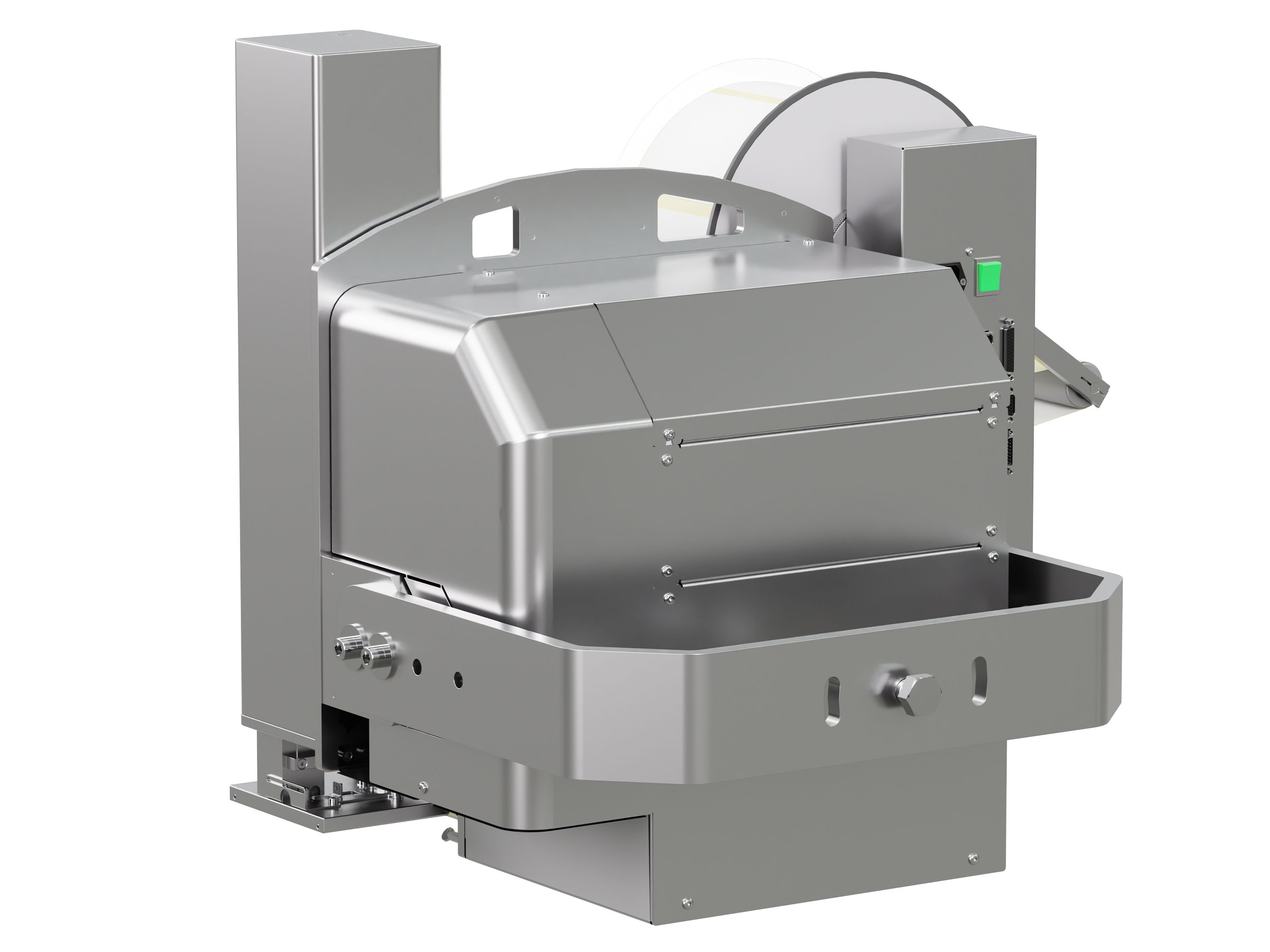

Legi-Air 4050E

Système industriel pour les applications à haut débit et fonctionnement intensif

  • Réduction de la consommation d’air comprimé et de l’usure
  • Large sélection d’applicateurs, de tampons et de modules d’impression
  • Compatible avec l’industrie 4.0
  • Cadence de distribution jusqu’à 240 étiquettes/minute
  • Atteint des vitesses d’impression allant jusqu’à 400 mm/s
  • Format d’étiquette min. 12,5 x 7 mm, max. 160 x 210 mm

1 500 variantes d’applicateurs pour toutes les positions et tous les formats

Le Legi-Air 4050E est un système d’impression-pose d’étiquettes robuste et compact. Grâce à sa conception modulaire et à plus de 1 500 variantes d’applicateurs, le système peut être configuré pour votre application. Les nombreux applicateurs disponibles, permettent à toutes les problématiques et vitesses d’étiquetage. Pour l’impression des étiquettes, des modules d’impression des principaux fabricants d’imprimantes sont proposés.

Le système d’impression-pose d’étiquettes est conçu sans pièces d’usure. Les composants ne sont remplacés qu’en cas de besoin. Seul le module d’impression utilisé doit être entretenu conformément aux préconisations du fabricant.

En mode RFID, un bras de rejet des étiquettes défectueuses (Bad Tag Reject) est disponible pour éjecter automatiquement les étiquettes non conformes hors de la ligne de convoyage. Un carter de protection est également proposé pour l’intégration dans des environnements de production difficiles.

Applications

Particularités

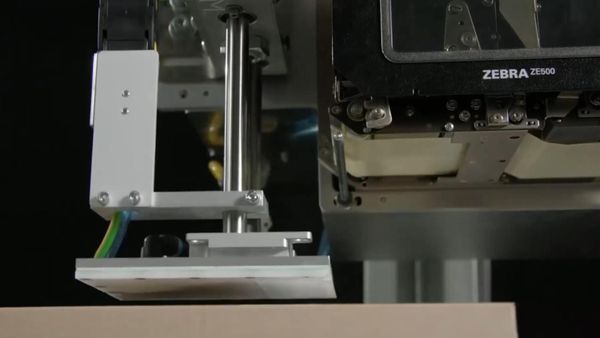

Réduction de la consommation d’air comprimé et de l’usure

Le vide est modulé, ce qui réduit la consommation d’air comprimé jusqu’à 80 %. Le système pneumatique est facilement accessible et visible de l’extérieur du système et les deux circuits d’air comprimé sont identifiés par des couleurs pour faciliter leur distinction. Grâce au fonctionnement motorisé de l’enrouleur et du dérouleur, le module d’impression intégré s’use moins et les impressions sont extrêmement précises.

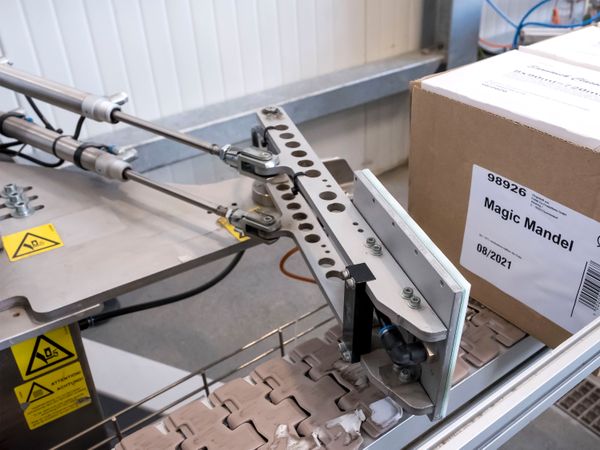

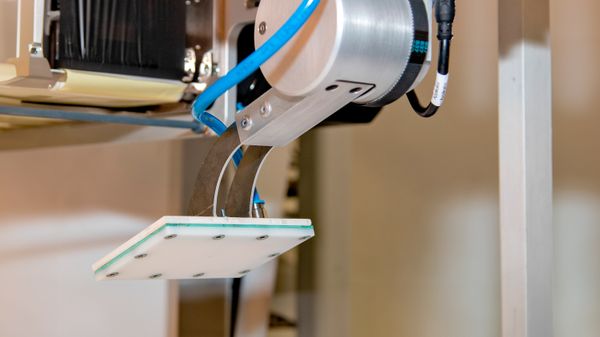

Plus de 1500 applicateurs pour chaque taille et position d’étiquette

Qu’il s’agisse d’un étiquetage sur une face, sur deux faces ou en angles, un grand nombre d’applicateurs et platines sont disponibles pour appliquer les étiquettes sur les produits, les emballages et les palettes. Pour un changement très rapide vers un autre format d’étiquette, le système bénéficie de l’option Quick Change.

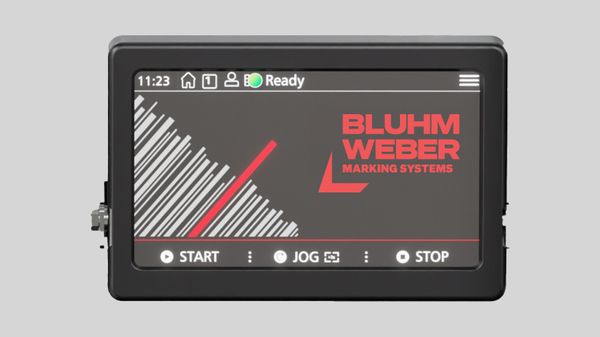

Pilotage simplifié via l’écran tactile

Le Legi-Air 4050E est facile à utiliser grâce à son écran tactile LCD de 7". Les diagnostics d’erreurs, la productivité et l’état de maintenance ainsi que les événements peuvent également être consultés.

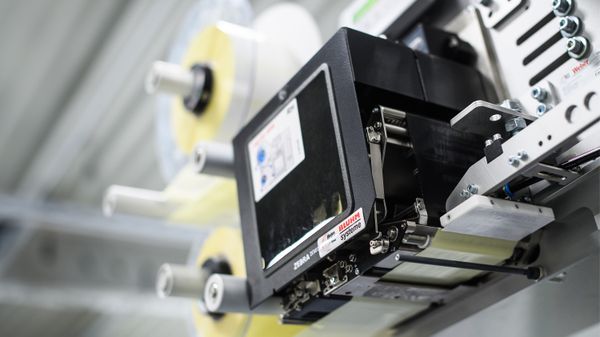

Concept de module d’impression modulaire incluant la technologie RFID

Le système d’impression-pose d’étiquettes peut être combiné, dans toutes ses variantes, avec une large gamme de modules d’impression de fabricants renommés. Le remplacement d’un module d’impression par un autre est possible à tout moment et sans difficulté. Pour la programmation et l’impression d’étiquettes RFID, un module d’impression RFID est disponible. Celui-ci prend en charge toutes les normes RFID actuelles (UHF).

Compatibilité Industrie 4.0

En option, le Legi-Air 4050E est disponible avec un contrôleur N supplémentaire. Celui-ci est compatible avec OPC UA (Open Platform Communications United Architecture). Cette interface Industrie 4.0 permet une connexion avancée avec d’autres appareils ainsi que l’échange d’informations qui vont au-delà de simples signaux.

Options d'applicateur

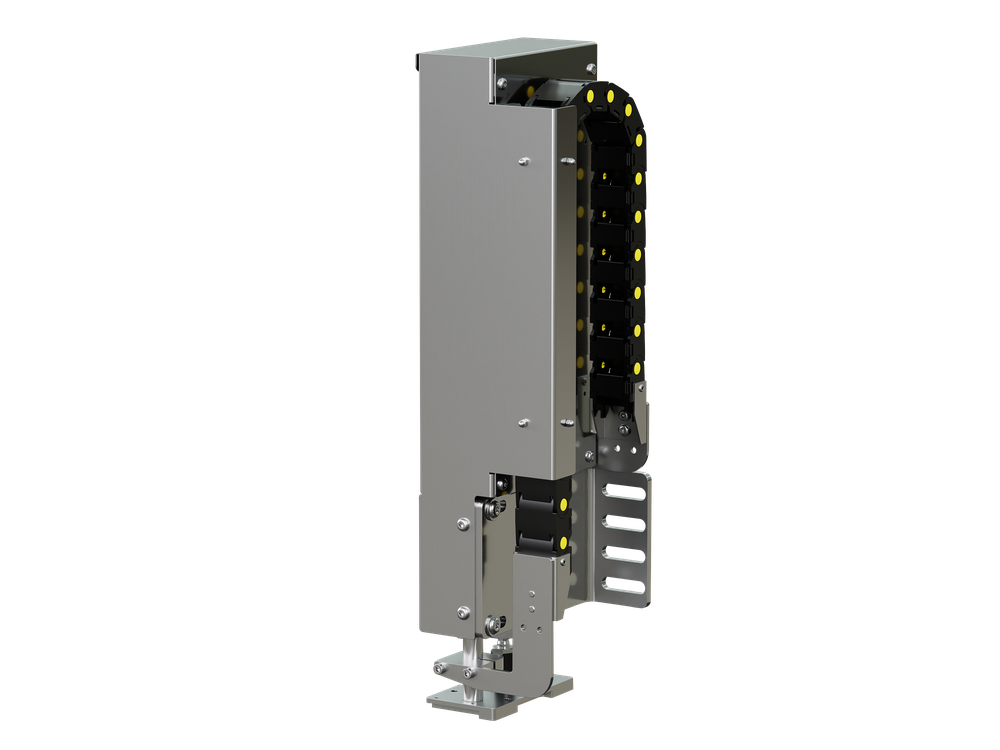

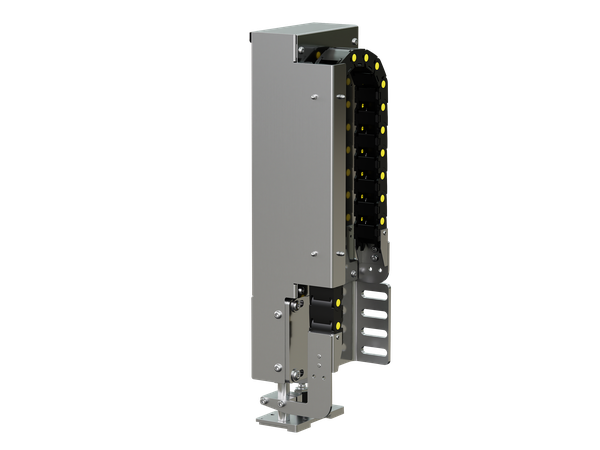

Applicateur LK

Applicateur LK

Applicateur linéaire universel particulièrement robuste

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Fonction Soufflage, Tamponnage, Léchage
Concept d’entraînement de l’applicateur Pneumatique
Longueur de course de dépose 100 mm - 600 mm

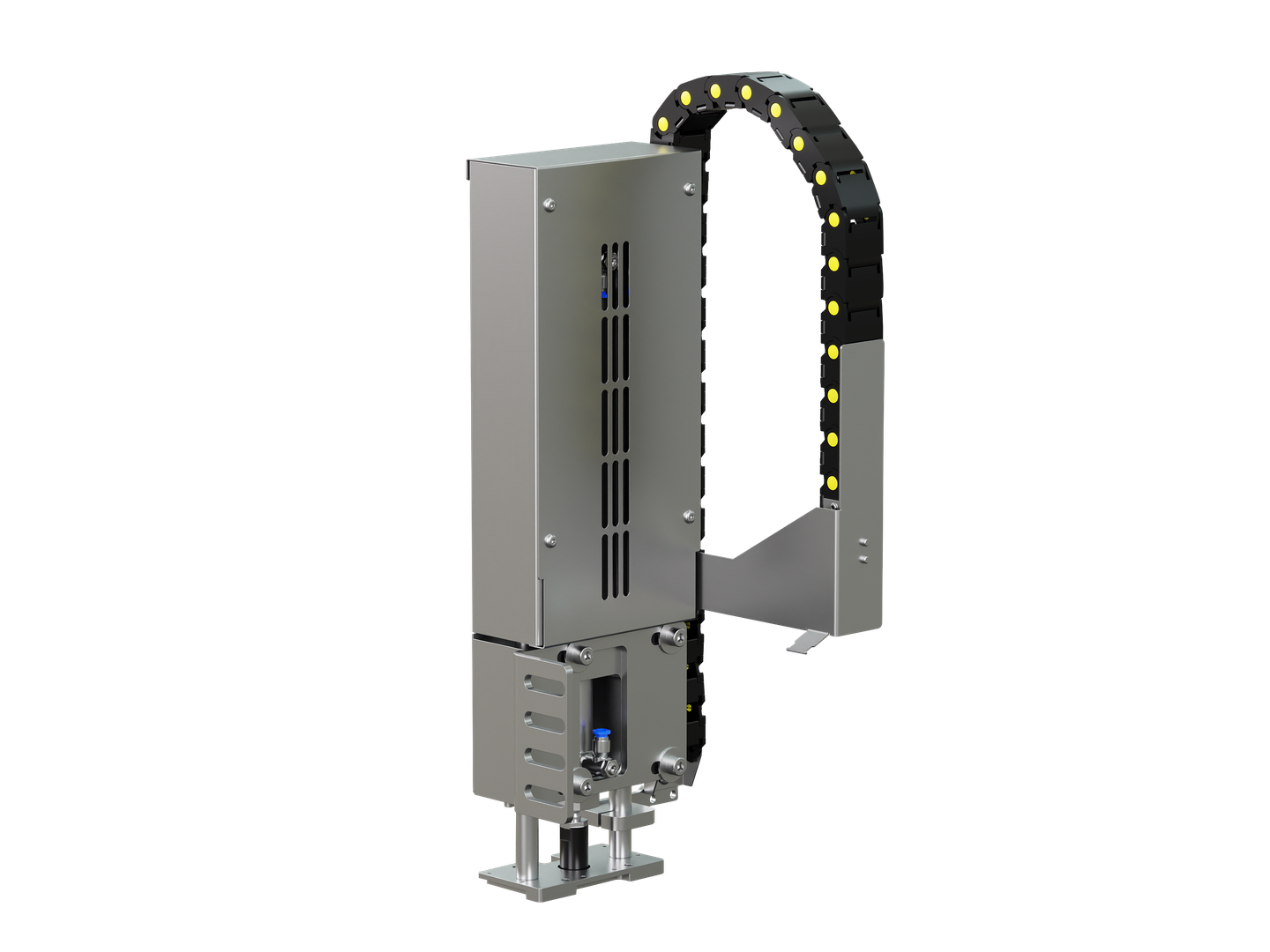

Applicateur LN

Applicateur LN

Applicateur linéaire robuste avec technologie pneumatique éprouvée

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Fonction Soufflage, Tamponnage, Léchage
Concept d’entraînement de l’applicateur Pneumatique
Longueur de course de dépose 100 mm - 600 mm

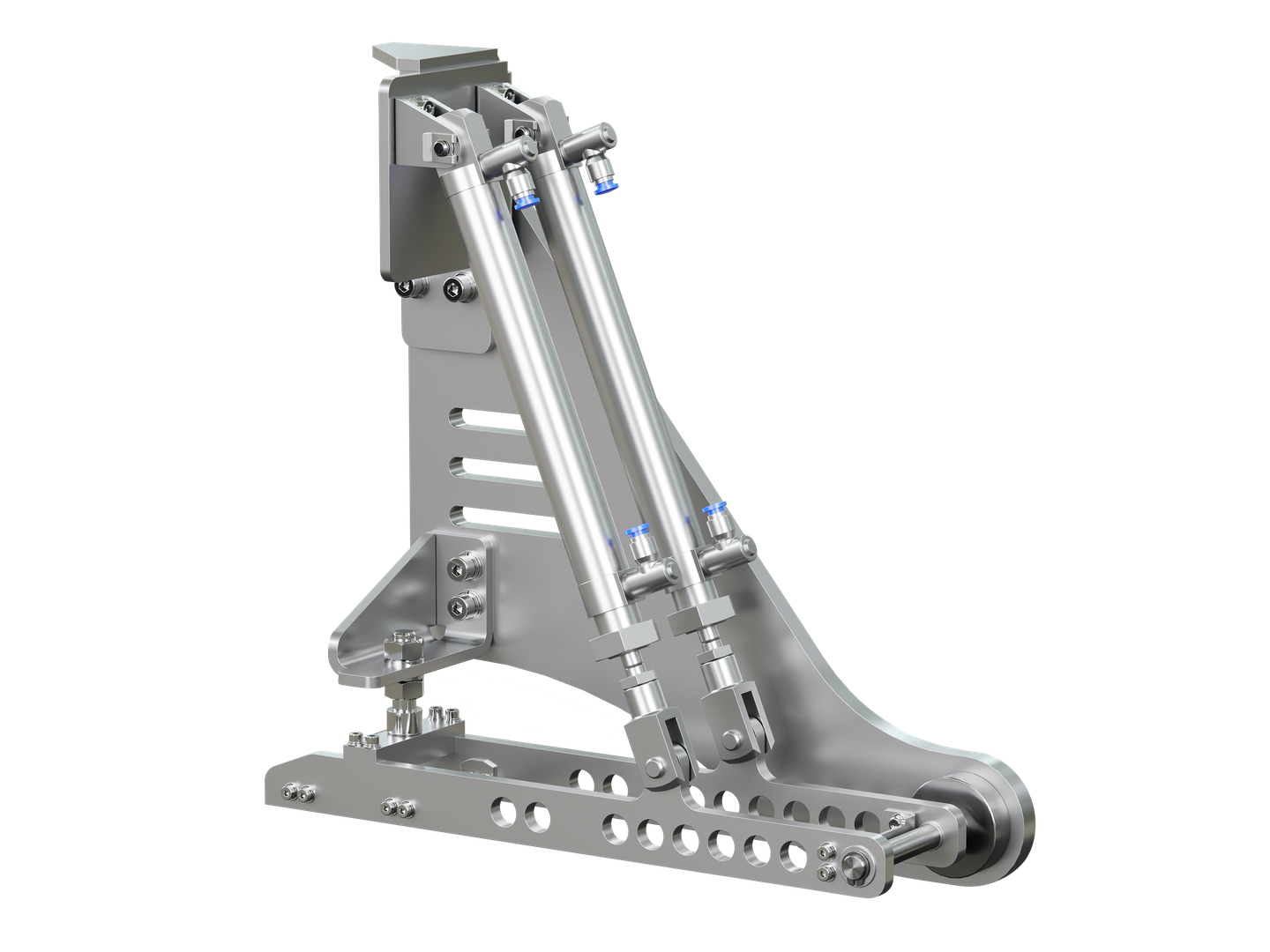

Applicateur RO

Applicateur RO

Applicateur rotatif universel pour les applications industrielles

  • o11209v111_ASeite_1.png: Seite
  • o17297v111_Stirnseite_o_Rueckseite.png: Stirnseite oder Rückseite
Fonction Soufflage, Tamponnage
Concept d’entraînement de l’applicateur Pneumatique
Longueur du bras de rotation 312 mm - 500 mm

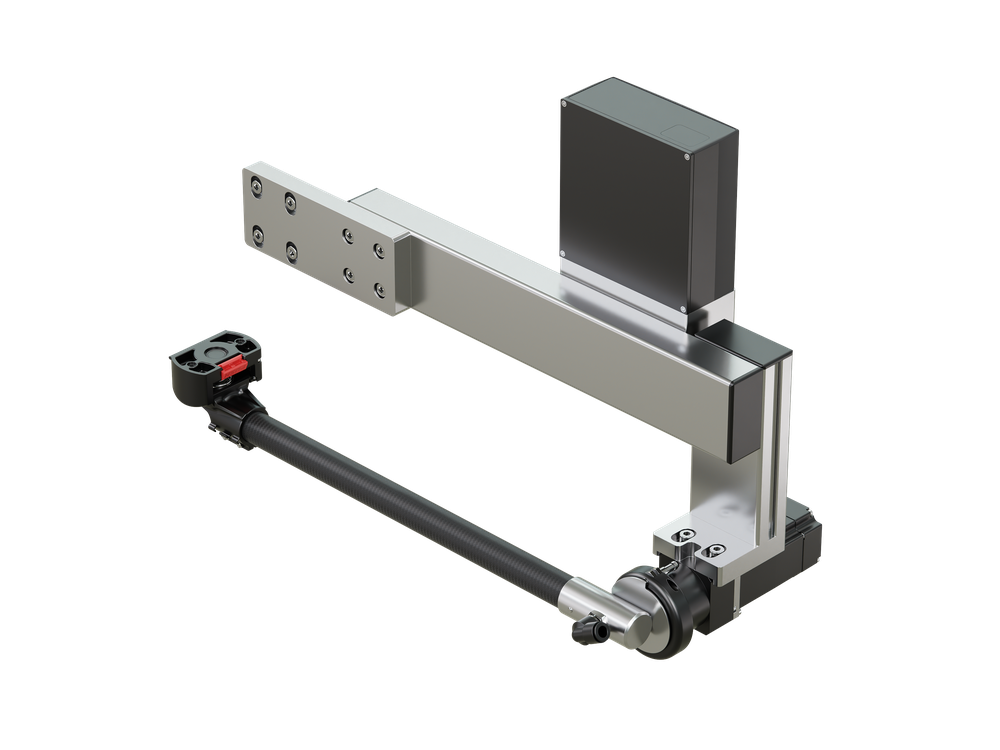

Applicateur SR

Applicateur SR

Applicateur rotatif hautement dynamique avec servocommande précise

  • o11209v111_ASeite_1.png: Seite
  • o17297v111_Stirnseite_o_Rueckseite.png: Stirnseite oder Rückseite
Fonction Soufflage, Tamponnage
Concept d’entraînement de l’applicateur Servomoteur
Longueur du bras de rotation 500 mm - 500 mm

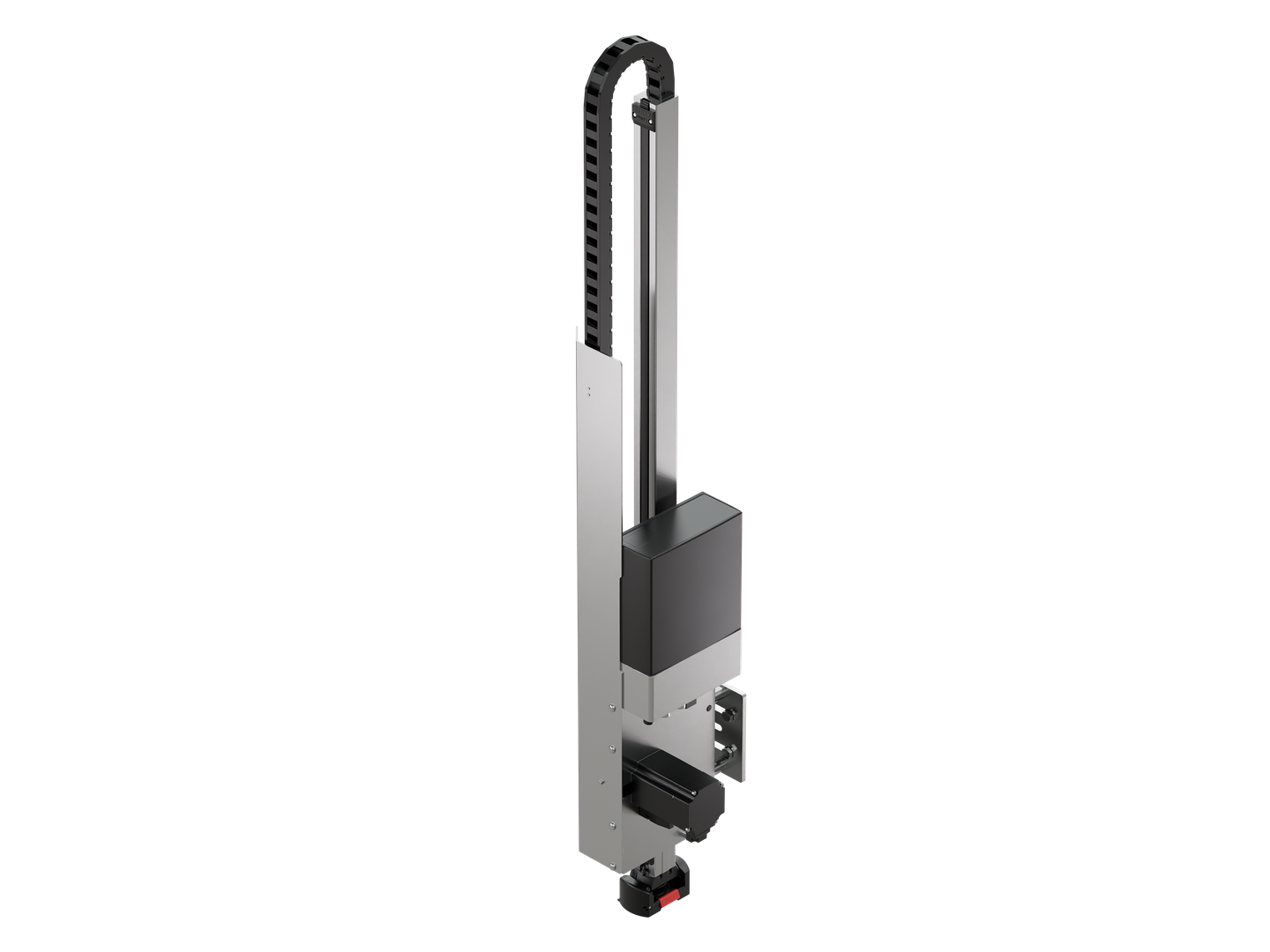

Applicateur SL

Applicateur SL

Applicateur linéaire électrique à grande vitesse pour un étiquetage précis

  • o11209v111_ASeite_1.png: Seite
  • o11208v111_BOberseite_1.png: Oberseite
Fonction Soufflage, Tamponnage, Léchage
Concept d’entraînement de l’applicateur Servomoteur
Longueur de course de dépose 600 mm - 600 mm

Options d'imprimante

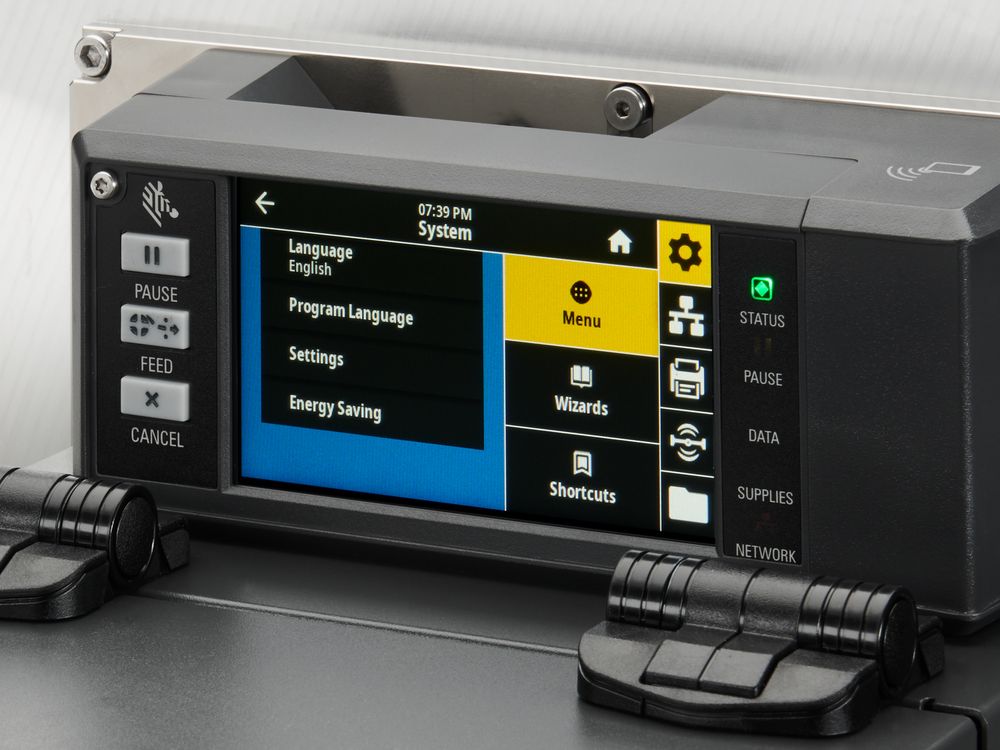

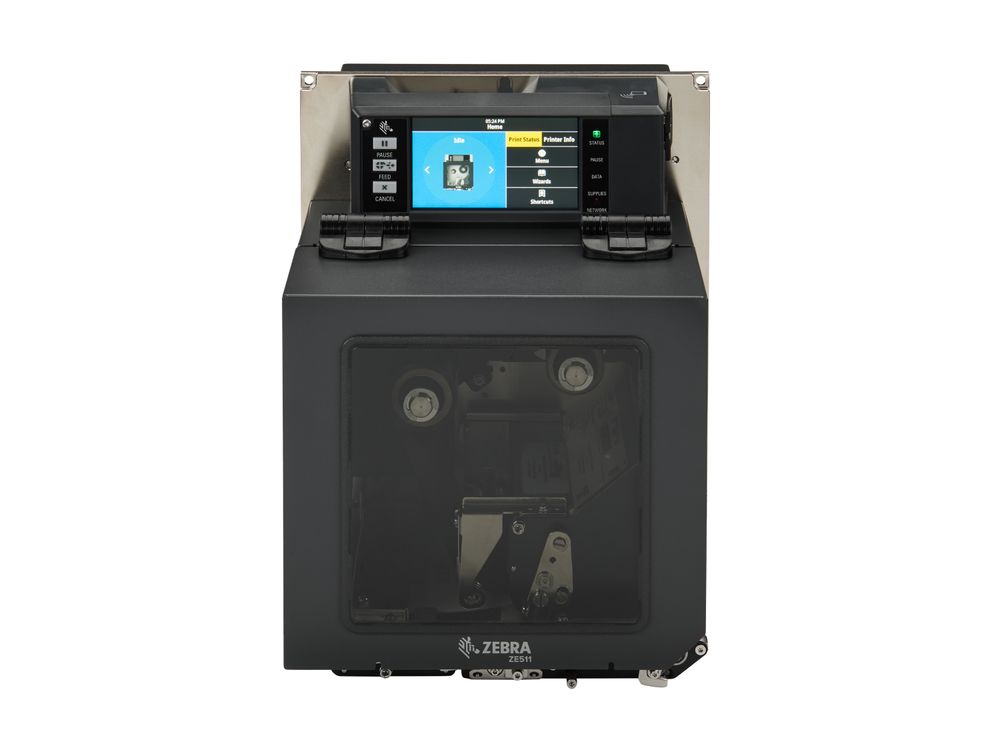

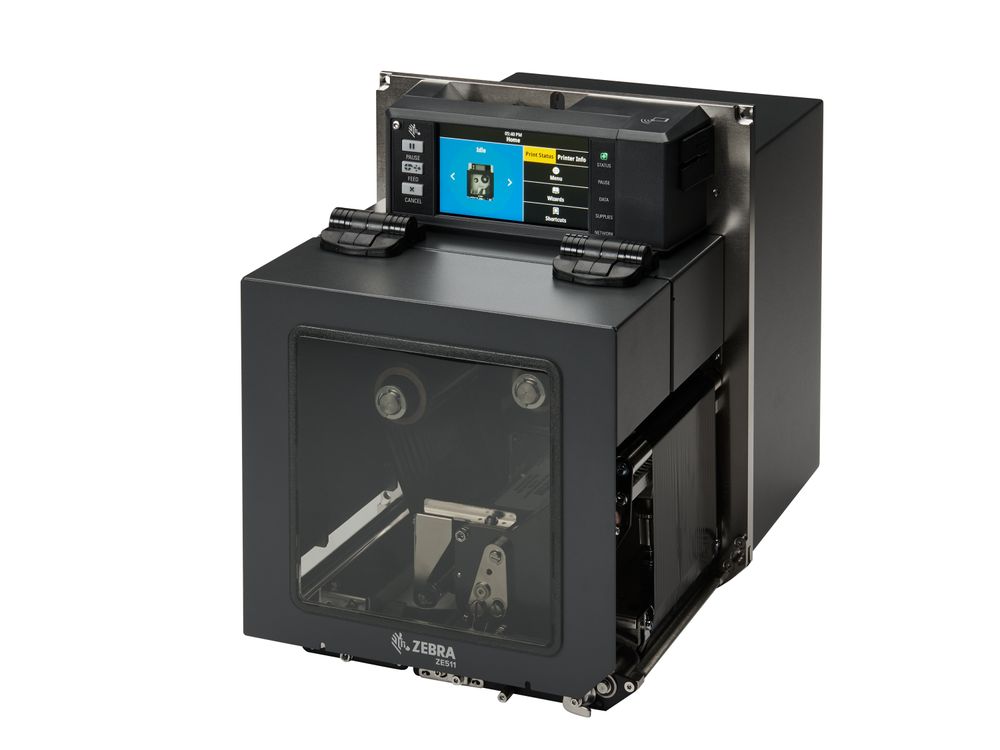

Zebra ZE511

Zebra ZE511

Une performance d’impression maximale pour les applications industrielles

Largeur d’impression 104
Vitesse d’impression jusqu’à 457
Résolution de la tête d’impression 203 dpi, 305 dpi, 609 dpi
Procédé d’impression Transfert thermique, thermodirect, RFID

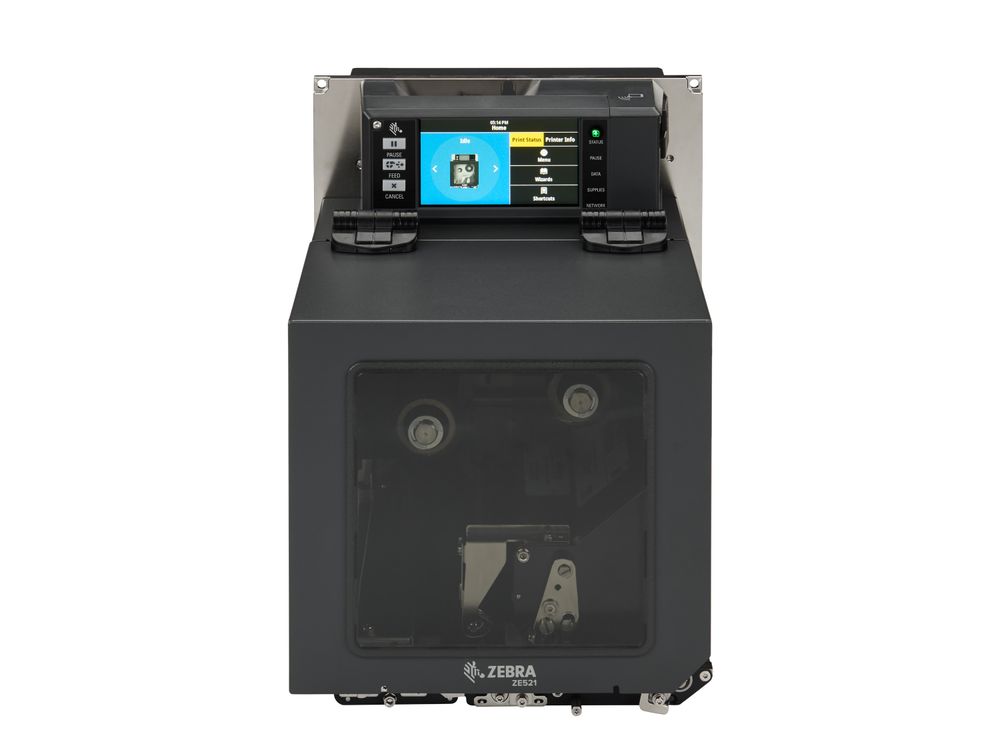

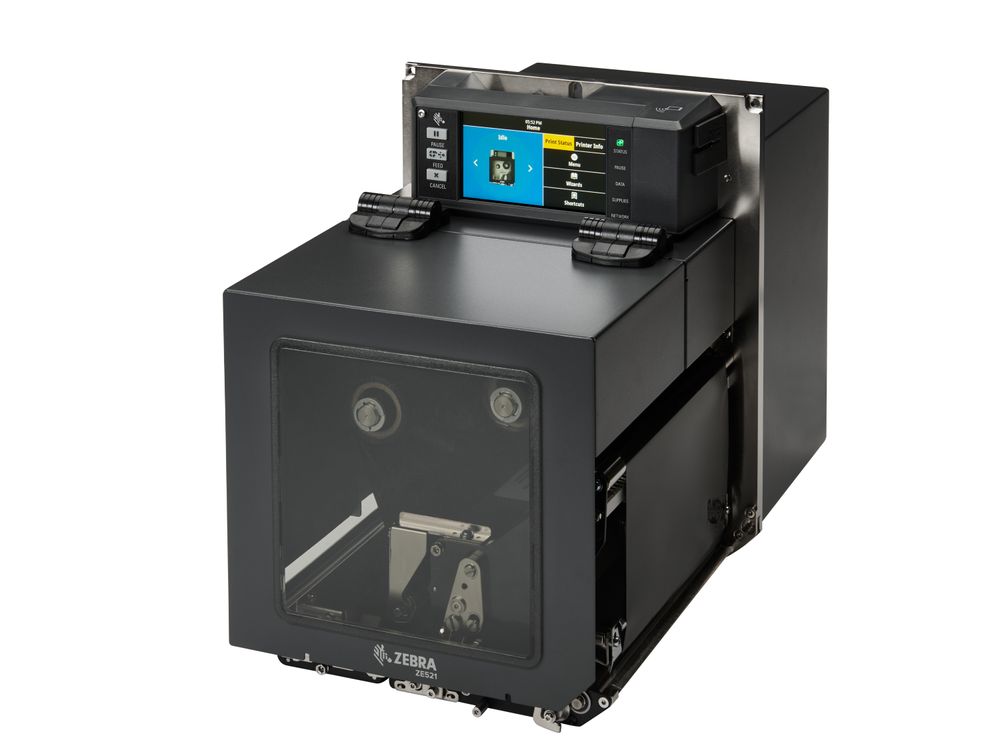

Zebra ZE521

Zebra ZE521

Une performance d’impression maximale pour les applications industrielles

Largeur d’impression 168
Vitesse d’impression jusqu’à 356
Résolution de la tête d’impression 203 dpi / 305 dpi
Procédé d’impression Transfert thermique, thermodirect, RFID

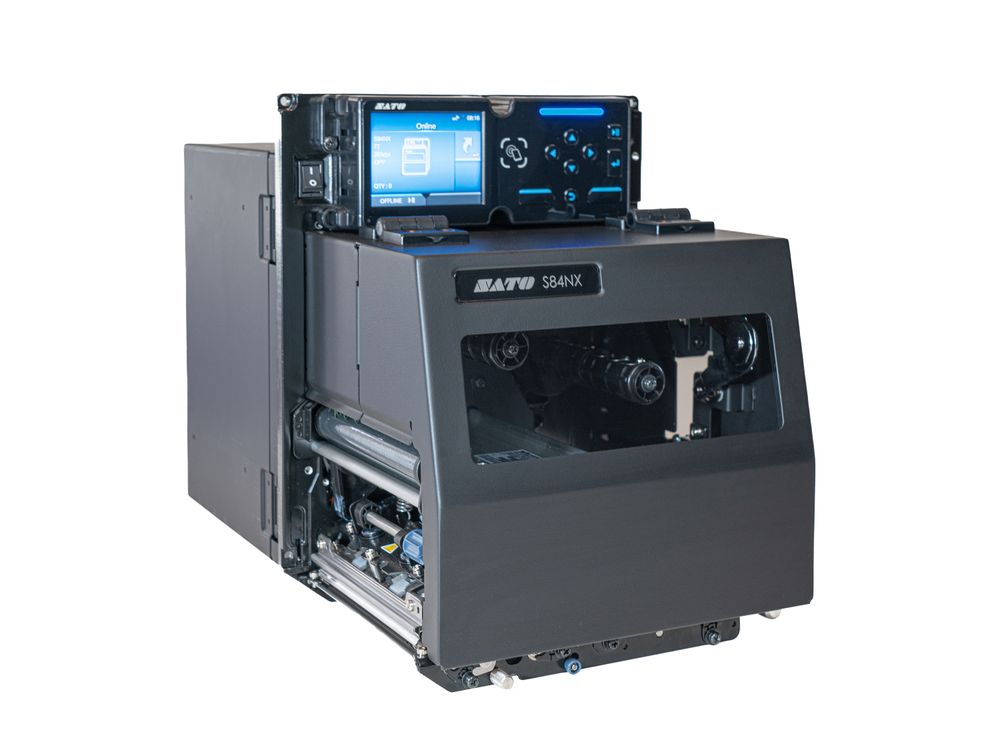

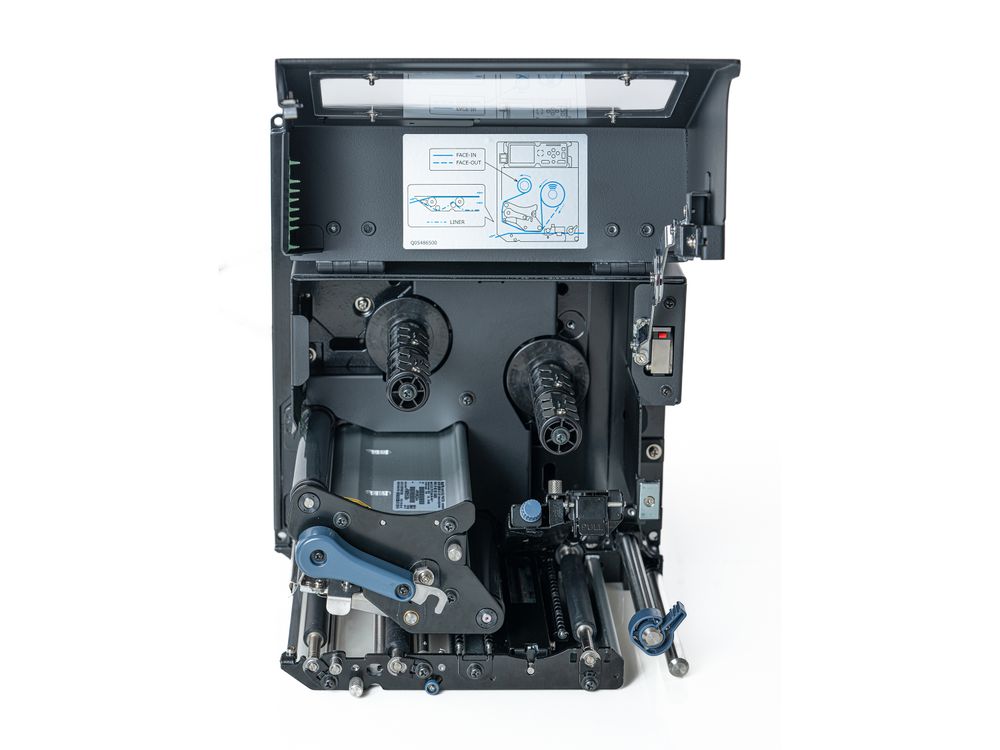

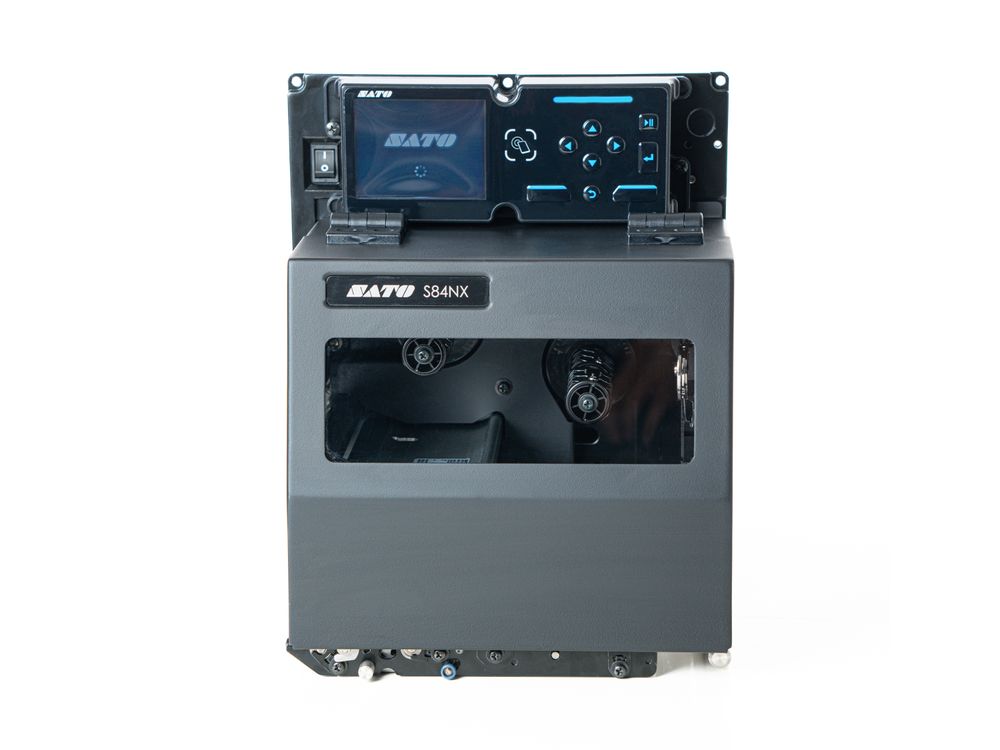

Sato S84NX

Sato S84NX

Impression industrielle précise, rapide et fiable

Largeur d’impression 104
Vitesse d’impression jusqu’à 406
Résolution de la tête d’impression 203 dpi / 305 dpi / 609 dpi
Procédé d’impression Transfert thermique, thermodirect, RFID

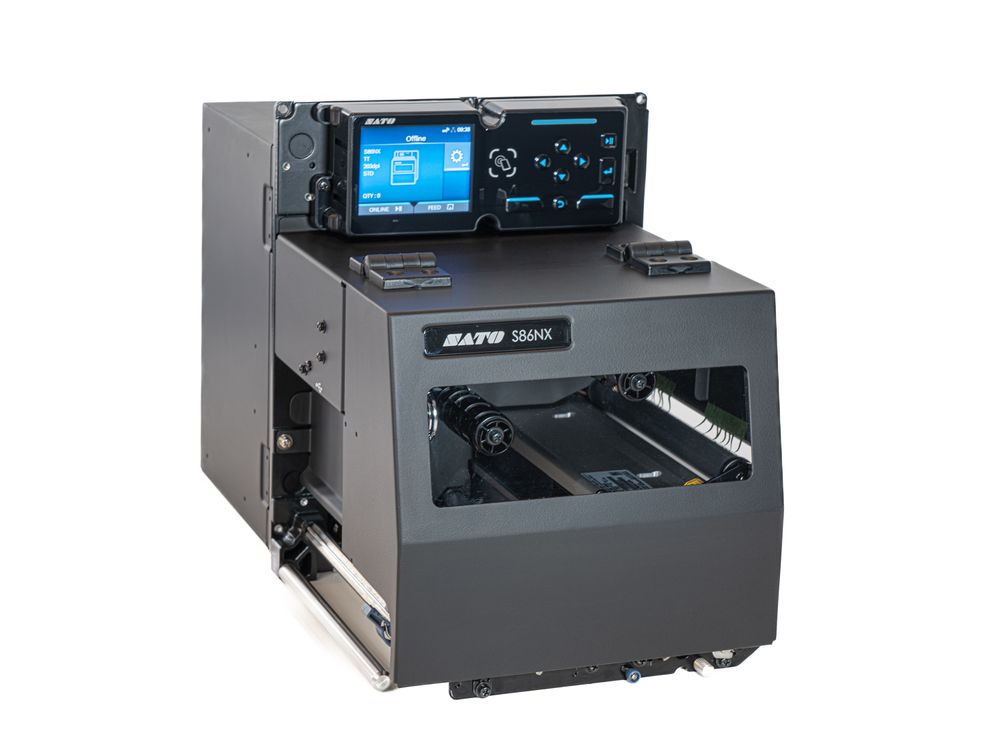

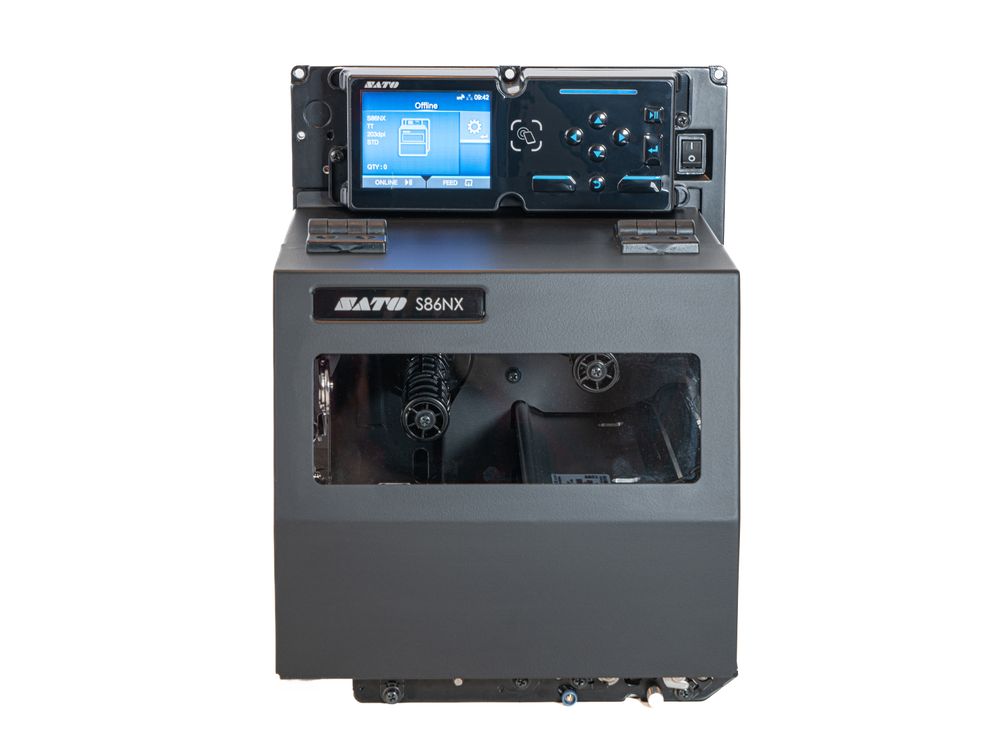

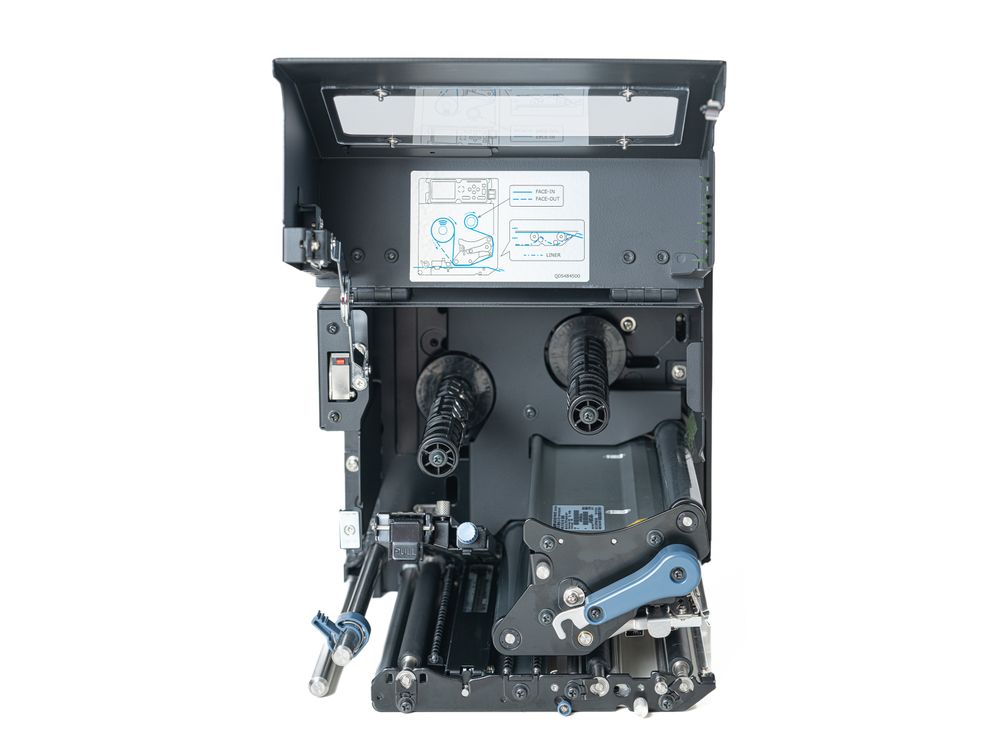

Sato S86NX

Sato S86NX

Impression industrielle précise, rapide et fiable

Largeur d’impression 167,5
Vitesse d’impression jusqu’à 355,6
Résolution de la tête d’impression 203 dpi / 305 dpi
Procédé d’impression Transfert thermique, thermodirect, RFID

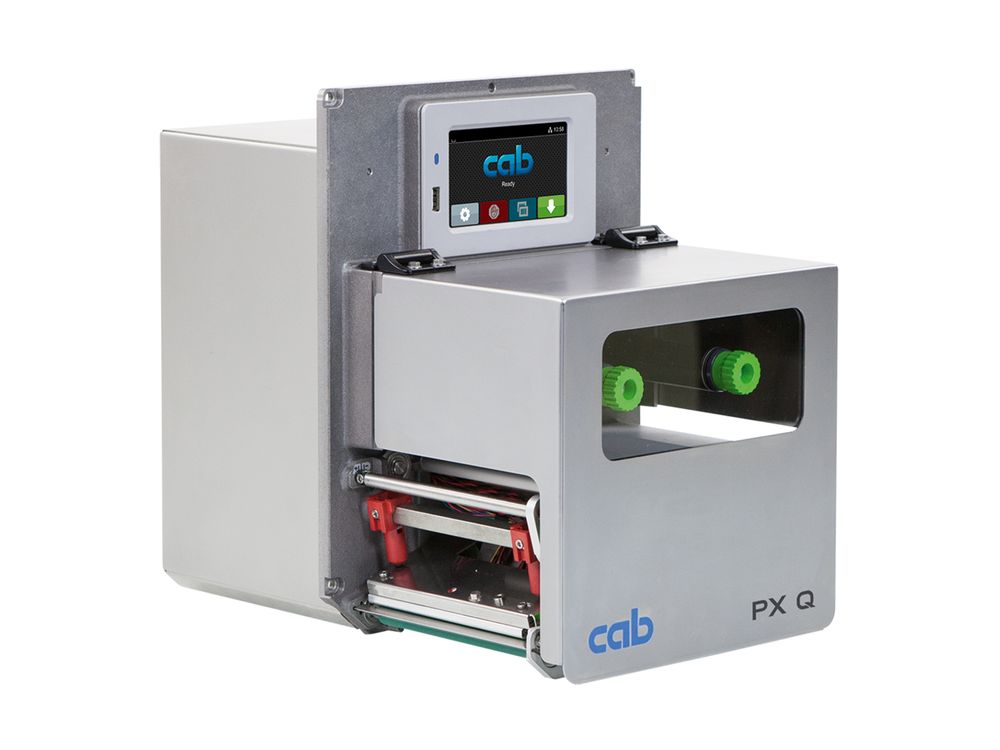

CAB PX Q4

CAB PX Q4

Module d’impression de haute précision pour l’étiquetage automatisé dans l’industrie et la logistique

Largeur d’impression 108,4
Vitesse d’impression jusqu’à 300
Résolution de la tête d’impression 203 dpi / 305 dpi / 609 dpi
Procédé d’impression Transfert thermique et thermodirect

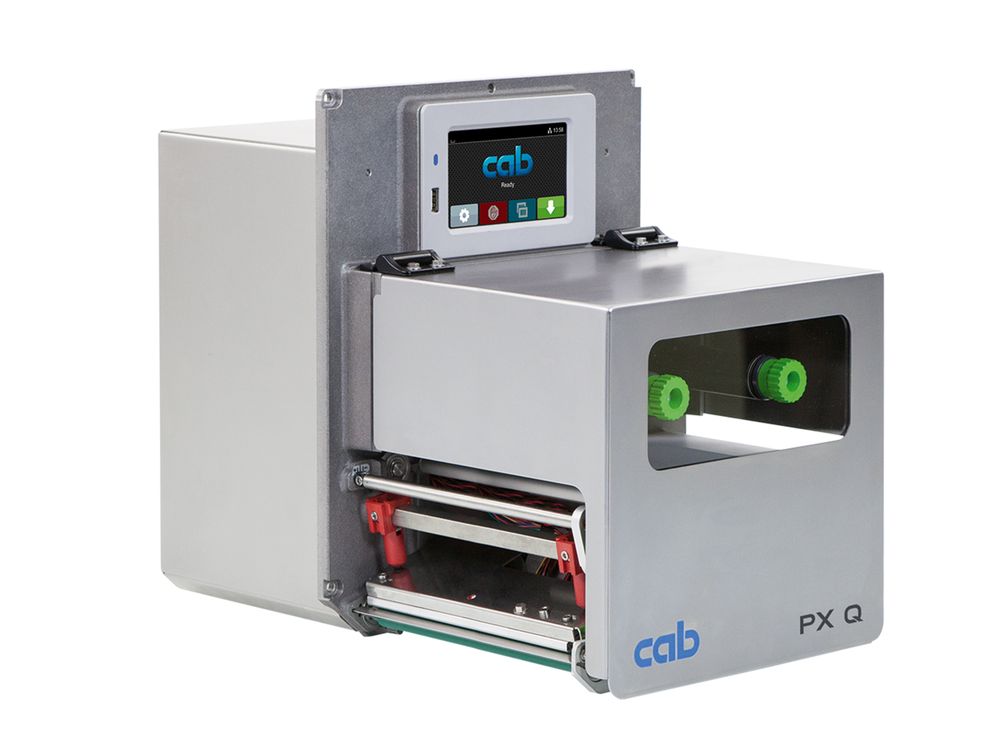

CAB PX Q6

CAB PX Q6

Module d’impression de haute précision pour l’étiquetage automatisé dans l’industrie et la logistique

Largeur d’impression 168
Vitesse d’impression jusqu’à 250
Résolution de la tête d’impression 203 dpi / 305 dpi
Procédé d’impression Transfert thermique et thermodirect

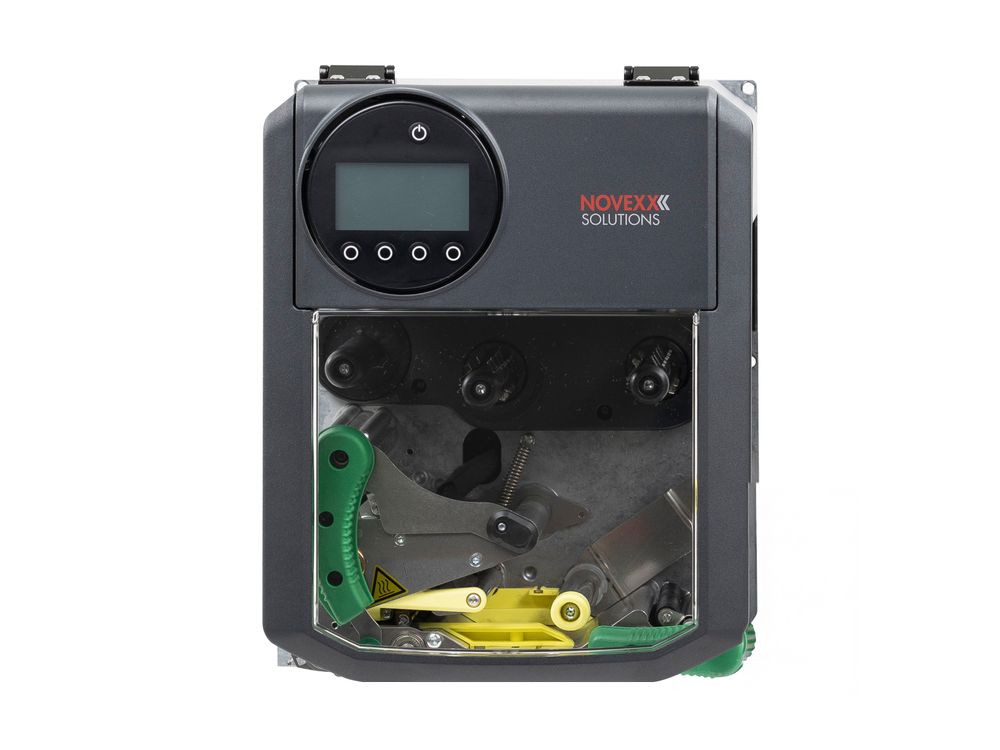

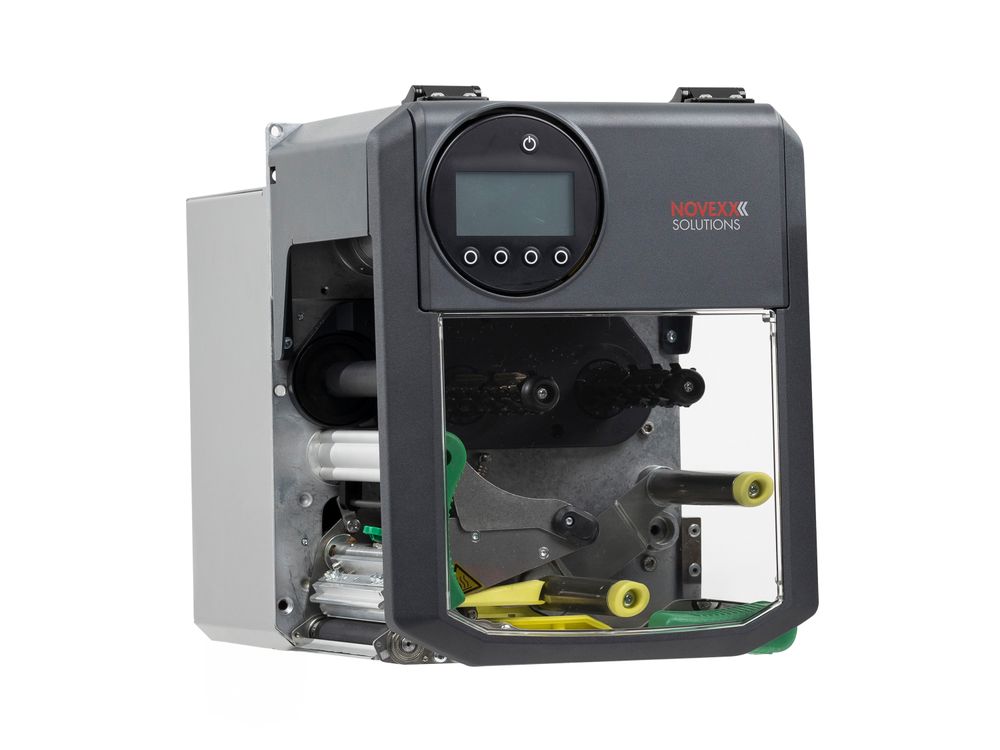

Novexx XDM 944

Novexx XDM 944

Vitesse maximale pour l’étiquetage industriel

Largeur d’impression 106
Vitesse d’impression jusqu’à 400
Résolution de la tête d’impression 300 dpi
Procédé d’impression Transfert thermique et thermodirect
Novexx XDM 945

Novexx XDM 945

Vitesse maximale pour l’étiquetage industriel

Largeur d’impression 128
Vitesse d’impression jusqu’à 350
Résolution de la tête d’impression 305 dpi
Procédé d’impression Transfert thermique et thermodirect
Novexx XDM 946

Novexx XDM 946

Vitesse maximale pour l’étiquetage industriel

Largeur d’impression 160
Vitesse d’impression jusqu’à 300
Résolution de la tête d’impression 305 dpi
Procédé d’impression Transfert thermique et thermodirect

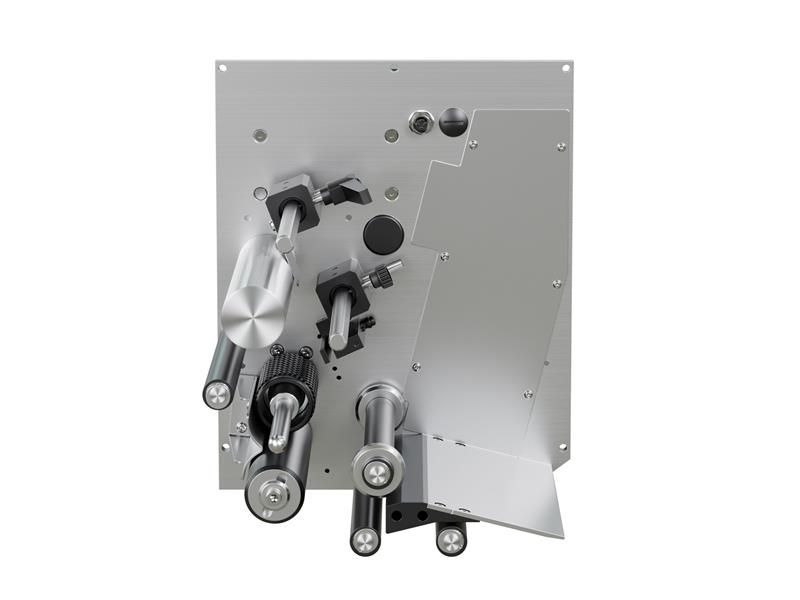

LDM 180

LDM 180

Module de dépose efficace pour une utilisation sans fonction d’impression

Données techniques
Données de distribution
Longueur de course de dépose
20 mm - 1160 mm
Cadence d’application d’étiquettes max.
240
Format d’étiquette min
10 mm x 5 mm
Format d’étiquette max
160 mm x 350 mm
Diamètre du rouleau d’étiquettes max.
350
Caractéristiques
Technologie
Pneumatique
Indépendance de l’orientation de montage
oui
Déroulement des étiquettes
Moteur pas à pas
Enroulement des étiquettes
Moteur pas à pas
Alerte de manque d’étiquettes
oui
Détection de rupture de bande
en option
HMI
Version IHM
Écran tactile
Aspects physiques

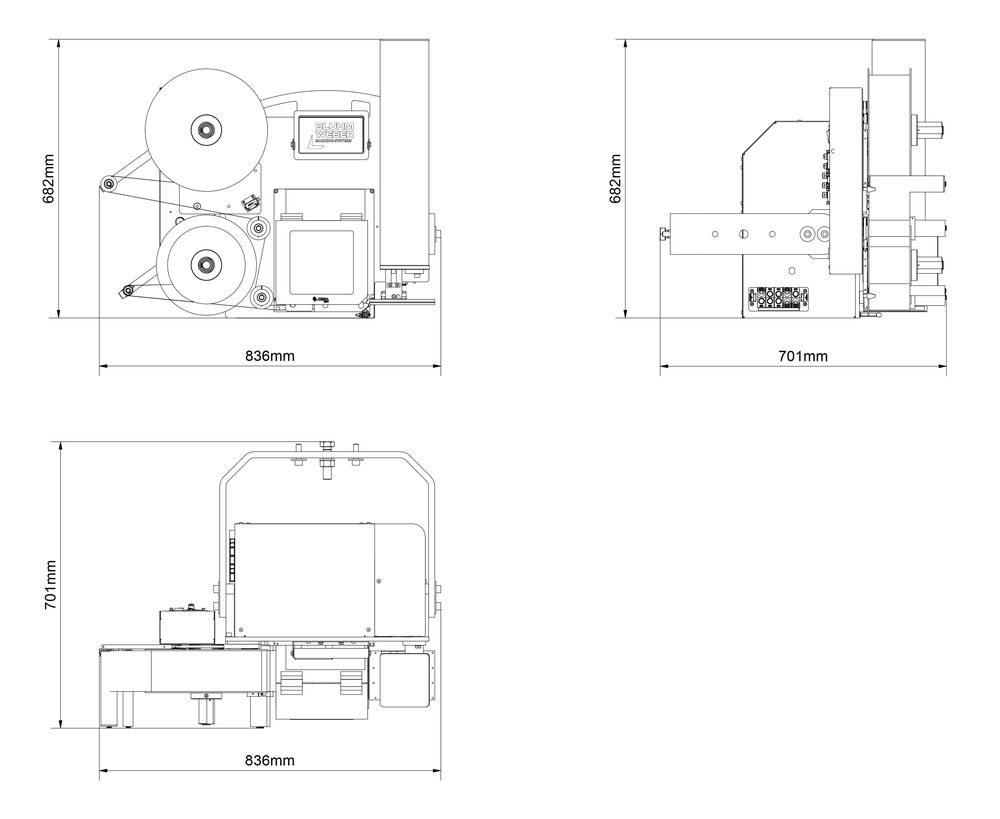

Dimensions du système (HxLxP)
682 mm x 701 mm x 836 mm
Poids
75
Homologations
CE
Humidité relative non condensante
15 - 95 %
Température ambiante
2 - 35°C
Niveau sonore
72
Raccordements
Tension d’alimentation
92 - 263 V
Fréquence
50 - 60 Hz
Courant
5
Raccordement d’air comprimé
6
Interfaces
USB, RS232, Port applicateur, Ethernet IPv4
